सोल्डर विक ब्रैड का उपयोग किस लिए किया जाता है?

सोल्डर विक ब्रैड, इसे ब्रैड या बस विक के रूप में भी जाना जाता है, इलेक्ट्रॉनिक्स मरम्मत और विधानसभा के दायरे में एक अपरिहार्य उपकरण है। यह बहुमुखी सामग्री मुद्रित सर्किट बोर्ड (पीसीबी), घटकों और कनेक्शनों से अवांछित मिलाप को कुशलतापूर्वक हटाने के लिए डिज़ाइन की गई है। यहाँ एक गहन नज़र है कि सोल्डर विक ब्रैड का उपयोग किस लिए किया जाता है और यह कैसे काम करता है।

सोल्डर विक ब्रैड क्या है?

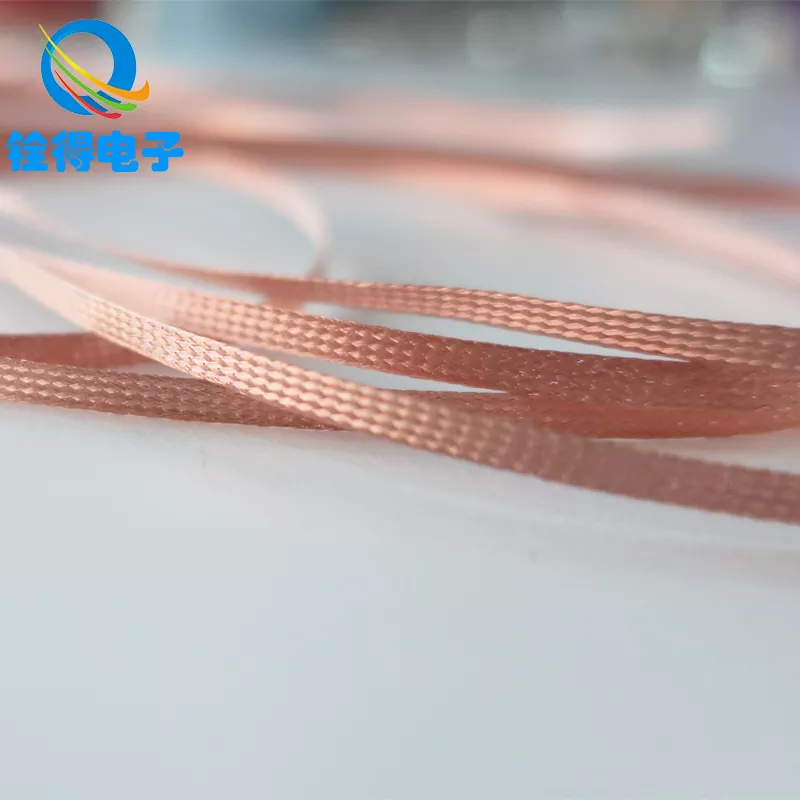

सोल्डर विक ब्रैडफंसे हुए तांबे के तार को एक साथ लचीला, गर्मी-आचरण कुंडल बनाने के लिए एक साथ लटके हुए हैं। यह डिज़ाइन कुशल गर्मी हस्तांतरण के लिए अनुमति देता है, जिससे यह अनुप्रयोगों के लिए आदर्श बन जाता है। तांबे के तार को अक्सर फ्लक्स के साथ लेपित किया जाता है, एक रासायनिक एजेंट जो धातु की सतह को साफ करने में मदद करता है और मिलाप के प्रवाह को बढ़ाता है। कुछ विक्स प्री-फ्लक्सेड आते हैं, जबकि अन्य को उपयोगकर्ता को अलग से फ्लक्स लागू करने की आवश्यकता होती है।

सोल्डर विक ब्रैड का उपयोग

अतिरिक्त मिलाप हटाना

सोल्डर विक ब्रैड का उपयोग मुख्य रूप से पीसीबी से अतिरिक्त या अवांछित मिलाप को हटाने के लिए किया जाता है। टांका लगाने की प्रक्रिया के दौरान की गई गलतियों को सही करते समय यह विशेष रूप से उपयोगी है, जैसे कि आसन्न पैड के बीच ब्रिजिंग या किसी घटक को ओवर-सोल्डर करना। अतिरिक्त मिलाप के साथ क्षेत्र पर बाती रखकर और एक टांका लगाने वाले लोहे के साथ गर्मी लगाने से, मिलाप को ब्रैड में खींचा जाता है, एक साफ सतह को पीछे छोड़ दिया जाता है।

घटक निष्कासन

इलेक्ट्रॉनिक घटकों को प्रतिस्थापित या हटाते समय, डिसोल्डरिंग अक्सर आवश्यक होता है। सोल्डर विक ब्रैड आसपास के घटकों या पीसीबी को नुकसान पहुंचाए बिना घटक लीड या पैड से मिलाप को हटाने के लिए एक सटीक और नियंत्रित तरीका प्रदान करता है। सतह-माउंट उपकरणों (एसएमडी) या अन्य नाजुक घटकों के साथ काम करते समय यह विशेष रूप से महत्वपूर्ण है।

मरम्मत और रखरखाव

इलेक्ट्रॉनिक्स मरम्मत तकनीशियन अक्सर दोषपूर्ण कनेक्शन की मरम्मत या क्षतिग्रस्त घटकों को बदलने के लिए मिलाप विक ब्रैड का उपयोग करते हैं। पुराने मिलाप को हटाकर, वे नए, विश्वसनीय कनेक्शन बनाने के लिए एक साफ सतह बना सकते हैं। इसके अतिरिक्त, हॉबीस्ट और DIY उत्साही लोग अपने इलेक्ट्रॉनिक उपकरणों को बनाए रखने और संशोधित करने के लिए विक का उपयोग करते हैं, जिससे इष्टतम प्रदर्शन और विश्वसनीयता सुनिश्चित होती है।

सफाई और तैयारी

नए घटकों को टांका लगाने या मरम्मत करने से पहले, किसी भी अवशिष्ट मिलाप या प्रवाह के पीसीबी और घटक लीड को साफ करना आवश्यक है। सोल्डर विक ब्रैड का उपयोग इन दूषित पदार्थों को हटाने के लिए किया जा सकता है, जो एक साफ और विश्वसनीय टांका लगाने वाले संयुक्त को सुनिश्चित करता है। उच्च गुणवत्ता वाले टांका लगाने के परिणामों को प्राप्त करने के लिए यह तैयारी कदम महत्वपूर्ण है।

सोल्डर विक ब्रैड का उपयोग कैसे करें

सोल्डर विक ब्रैड का उपयोग करना अपेक्षाकृत सीधा है, लेकिन इसे मास्टर करने के लिए कुछ अभ्यास की आवश्यकता होती है। यहाँ मूल चरण हैं:

क्षेत्र तैयार करें

अपने आप को गर्मी और संभावित जलने से बचाने के लिए सुरक्षात्मक गियर, जैसे दस्ताने और सुरक्षा चश्मा पहनें। हानिकारक धुएं में सांस लेने से बचने के लिए उचित वेंटिलेशन सुनिश्चित करें।

वीक को खोलना

अपने कॉइल से ब्रैड के कुछ इंच को खोल दें। यदि WICK को पूर्व-फ्लक्स नहीं किया गया है, तो इसे कोट करने के लिए अंत को फ्लक्स के कंटेनर में डुबोएं।

वीक की स्थिति

अतिरिक्त मिलाप के साथ क्षेत्र पर विक के फ्लक्स-लेपित छोर को रखें। सुनिश्चित करें कि गर्म ताप हस्तांतरण को सुविधाजनक बनाने के लिए विक्स सोल्डर के साथ अच्छे संपर्क में है।

गर्मी लागू करें

एक गर्म टांका लगाने वाले लोहे की नोक को बात करें। गर्मी प्रवाह को सक्रिय करने और मिलाप को पिघलाने का कारण होगा। जैसे ही मिलाप पिघलता है, इसे केशिका कार्रवाई द्वारा ब्रैड में खींचा जाएगा।

विकलालन को हटा देना

एक बार सोल्डर को हटा देने के बाद, ध्यान से विक को पीसीबी से दूर उठाएं। सावधान रहें कि अपने हाथों से हॉट विक को न छूएं।

निरीक्षण और दोहराना

यह सुनिश्चित करने के लिए क्षेत्र का निरीक्षण करें कि सभी अतिरिक्त मिलाप हटा दिया गया है। यदि आवश्यक हो, तो प्रक्रिया को तब तक दोहराएं जब तक कि स्वच्छता का वांछित स्तर प्राप्त न हो जाए।

सोल्डर विक ब्रैड का उपयोग करने के लाभ

सामर्थ्य:सोल्डर विक ब्रैडडिसोल्डरिंग एप्लिकेशन के लिए एक लागत प्रभावी समाधान है।

उपयोग में आसानी: यहां तक ​​कि शुरुआती भी न्यूनतम अभ्यास के साथ अतिरिक्त मिलाप को हटाने के लिए WICK का उपयोग कर सकते हैं।

बहुमुखी प्रतिभा: WICK विभिन्न आकारों और लंबाई में विभिन्न डिसोल्डरिंग जरूरतों को समायोजित करने के लिए उपलब्ध है।

प्रिसिजन: लटेड डिज़ाइन आसपास के घटकों को नुकसान को कम करते हुए, desoldering प्रक्रिया पर सटीक नियंत्रण के लिए अनुमति देता है।
