कॉपर ब्रेडेड तार आपके विचार से अधिक महत्वपूर्ण क्यों हैं?

अमूर्त

तांबे के लट वाले तारसरल दिखें—कई छोटी-छोटी लड़ियाँ एक सपाट या ट्यूबलर चोटी में बुनी हुई हैं—लेकिन वे एक दूसरे के चौराहे पर बैठती हैं विद्युत प्रदर्शन और यांत्रिक वास्तविकता। यदि आपने कभी ग्राउंडिंग स्ट्रैप को महीनों के कंपन के बाद टूटते हुए देखा है, किसी कैबिनेट को गर्म होते हुए देखा है बांड बिंदु पर, या रुक-रुक कर आने वाली ईएमआई समस्याओं का पीछा करते हुए जो निरीक्षण के दौरान "गायब" हो जाते हैं, मूल कारण अक्सर चोटी के चुनाव में रहता है, समाप्ति विधि, और सतह संपर्क गुणवत्ता।

इस गाइड में, आप सीखेंगे कि ब्रेडेड कॉपर को ठोस कंडक्टरों से क्या अलग बनाता है, ब्रैड निर्माण को अपने उपयोग के मामले में कैसे मिलान करें, खरीद में क्या अनुरोध करना है (इसलिए आप अनुमान नहीं लगा रहे हैं), और सबसे आम इंस्टॉलेशन गलतियों से कैसे बचें जो एक अच्छी चोटी को एक में बदल देती हैं ख़राब संबंध.

विषयसूची

रूपरेखा

1. वास्तविक दुनिया के दर्द बिंदुओं को चोटी की आवश्यकताओं में अनुवाद करें
2. चोटी की संरचना को समझें और यह ठोस तार से भिन्न क्यों व्यवहार करती है
3. पर्यावरण और गति के आधार पर प्लेटिंग, ज्यामिति और समाप्ति चुनें
4. आपूर्तिकर्ता के आने-जाने को कम करने के लिए एक सरल विशिष्ट चेकलिस्ट का उपयोग करें
5. प्रतिरोध कम और विश्वसनीयता उच्च रखने के लिए सही ढंग से स्थापित करें

कॉपर ब्रेडेड तार किन समस्याओं का समाधान करते हैं?

अधिकांश खरीदार यह सोचकर शुरुआत नहीं करते कि "मुझे ज़रूरत है।"तांबे के लट वाले तार।” वे एक समस्या से शुरू करते हैं:

• कंपन और गति:ठोस कंडक्टरों की थकान. ब्रैड्स लचीले होते हैं और कई धागों में तनाव वितरित करते हैं।
• ग्राउंडिंग और बॉन्डिंग विश्वसनीयता:उचित ढंग से स्थापित और समाप्त होने पर एक ब्रैड कम-प्रतिबाधा पथ बना सकता है।
• कनेक्शन बिंदुओं पर हॉट स्पॉट:खराब संपर्क क्षेत्र, ग़लत लूग/क्रिम्प, या कम आकार की चोटी गर्मी को केंद्रित कर सकती है।
• ईएमआई और शोर मुद्दे:कुछ ग्राउंडिंग/बॉन्डिंग और शील्डिंग संदर्भों में, ब्रैड्स उच्च-आवृत्ति हस्तक्षेप पथों को प्रबंधित करने में मदद करते हैं।
• संक्षारक या आर्द्र वातावरण:गलत सतह फिनिश ऑक्सीकरण कर सकती है, प्रतिरोध बढ़ा सकती है और रुक-रुक कर खराबी पैदा कर सकती है।
• खरीद में गड़बड़ी:अकेले "चोटी की चौड़ाई" प्रदर्शन को परिभाषित नहीं करती है; निर्माण और समापन भी उतना ही मायने रखता है।

कॉपर ब्रेडेड तार क्या हैं और वे कैसे बनाये जाते हैं?

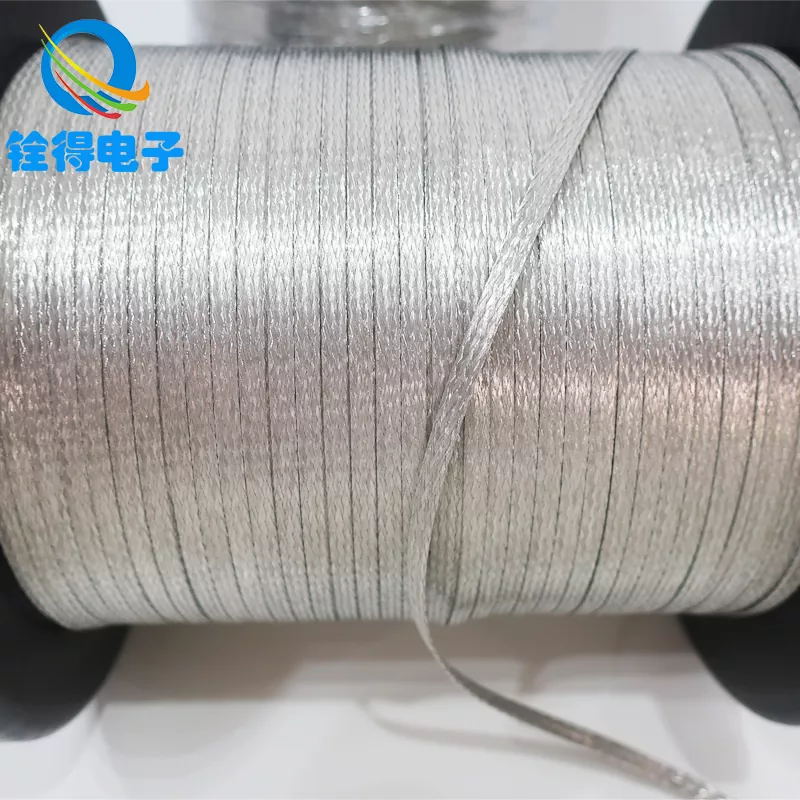

तांबे के लट वाले तारकई महीन तांबे के धागों से बुने जाते हैं। वह संरचना दो व्यावहारिक लाभ पैदा करती है:FLEXIBILITY(चोटी एक बिंदु पर तनाव को केंद्रित किए बिना चलती है) औरफालतूपन(कई स्ट्रैंड्स करंट और लोड साझा करते हैं)।

लेकिन "चोटी" कोई एक चीज़ नहीं है। यहां मुख्य निर्माण चर हैं जो प्रदर्शन को बदलते हैं:

• स्ट्रैंड व्यास और गिनती:महीन तार आम तौर पर बेहतर लचीले होते हैं; अधिक स्ट्रैंड्स करंट साझा कर सकते हैं और स्थायित्व में सुधार कर सकते हैं।
• चोटी का पैटर्न और कवरेज:कसी हुई चोटियाँ अक्सर आकार बनाए रखती हैं और बेहतर संपर्क रखती हैं; ढीली चोटी अधिक लचीली हो सकती है लेकिन यांत्रिक रूप से कम मजबूत हो सकती है।
• आकार:ग्राउंडिंग पट्टियों के लिए फ्लैट ब्रैड आम हैं; ट्यूबलर ब्रैड्स का उपयोग कुछ बिल्डों में आस्तीन या विस्तार योग्य ढाल के रूप में किया जा सकता है।
• सतह खत्म:नंगे तांबे बनाम प्लेटेड विकल्प (अक्सर संक्षारण प्रतिरोध और सोल्डरबिलिटी विचारों के लिए चुना जाता है)।
• समाप्ति विधि:क्रिम्पिंग, वेल्डिंग, सोल्डरिंग, या बोल्टेड क्लैंप इंटरफेस - यहीं पर कई विफलताएं पैदा होती हैं।

युक्ति: यदि आपका आपूर्तिकर्ता केवल "चौड़ाई" और "लंबाई" पूछता है, तो आप संभवतः बेमेल अपेक्षाओं की ओर बढ़ रहे हैं। एक अच्छा विक्रेता पर्यावरण, गति और समाप्ति पर चर्चा करेगा।

आपको उनका उपयोग कहां करना चाहिए (और कहां नहीं)?

तांबे के लट वाले तारआमतौर पर तब चुना जाता है जब कनेक्शन को करंट प्रवाहित करना चाहिए (या कम-प्रतिबाधा संबंध पथ प्रदान करना चाहिए)। गति या कंपन को संभालना।

सही चोटी का चयन कैसे करें

यदि आप विशिष्टता के लिए खरीद-अनुकूल तरीका चाहते हैंतांबे के लट वाले तार, इस चरण-दर-चरण चेकलिस्ट का उपयोग करें। यह गंदे लक्षणों को स्पष्ट आवश्यकताओं में बदल देता है।

• कार्य को परिभाषित करें:ग्राउंडिंग/बॉन्डिंग स्ट्रैप, लचीला कनेक्टर, परिरक्षण आस्तीन, या करंट ले जाने वाला लिंक।
• अनुमानित विद्युत मांग:वर्तमान स्तर, कर्तव्य चक्र, और स्वीकार्य तापमान वृद्धि (अनुमान लगाने से बचें- अपने सिस्टम डेटा का उपयोग करें)।
• यांत्रिक वास्तविकता का वर्णन करें:निरंतर कंपन, कभी-कभी फ्लेक्स, काज आंदोलन, या थर्मल विस्तार चक्र।
• आकार चुनें:पट्टियों और बॉन्डिंग के लिए फ्लैट ब्रैड, स्लीविंग के लिए ट्यूबलर ब्रैड या कुछ असेंबली में विस्तार योग्य कवरेज।
• पर्यावरण के लिए सतही फिनिश चुनें:आर्द्र/नमकीन हवा, औद्योगिक धुआं, या इनडोर स्वच्छ कैबिनेट।
• लॉक समाप्ति विवरण:लग प्रकार, बोल्ट आकार, छेद रिक्ति, क्रिंप/वेल्ड प्रक्रिया, और क्या सिरों को टिनिंग या फेरूल की आवश्यकता है।
• योजना सुरक्षा:घर्षण आस्तीन, इन्सुलेशन परतें, या तनाव से राहत अगर चोटी तेज किनारों पर रगड़ सकती है।

सामान्य चोटी विकल्पों के लिए तुलना तालिका

नीचे एक व्यावहारिक तुलना है जिसे आप आरएफक्यू में कॉपी कर सकते हैं। यह इस बात पर ध्यान केंद्रित करता है कि वास्तविक दुनिया में क्या परिवर्तन होता है, न कि केवल कैटलॉग में क्या अलग दिखता है।

प्रो टिप: आपूर्तिकर्ताओं की तुलना करते समय, उनसे निर्माण विवरण (स्ट्रैंड व्यास/गिनती, ब्रैड कवरेज, और समाप्ति विशिष्टता) बताने के लिए कहें। "समतुल्य चौड़ाई" समतुल्य प्रदर्शन नहीं है।

गुणवत्ता जांच और दस्तावेज़ीकरण खरीदारों को मांगना चाहिए

यदि आपका प्रोजेक्ट संवेदनशील है - पावर इलेक्ट्रॉनिक्स, औद्योगिक उपकरण, रेल, ईवी सबसिस्टम, या कोई सुरक्षा-महत्वपूर्ण ग्राउंड पथ - तो उपचार करेंतांबे के लट वाले तारएक की तरह घटक, वस्तु नहीं। यहां एक साफ़ QA अनुरोध सूची है जो आपके आपूर्तिकर्ता पर दबाव डाले बिना काम करती है:

• आने वाली सामग्री नियंत्रण:कॉपर ग्रेड विवरण, प्लेटिंग विवरण (यदि लागू हो), और लॉट ट्रैसेबिलिटी
• विद्युत सत्यापन:प्रतिरोध/निरंतरता जांच विधि और स्वीकृति मानदंड (प्रति लंबाई या प्रति असेंबली)
• समाप्ति सत्यापन:ऊंचाई/चौड़ाई रिकॉर्ड समेटना (यदि सिकुड़ा हुआ हो), पुल परीक्षण दृष्टिकोण, और दृश्य निरीक्षण मानक
• आयामी नियंत्रण:चौड़ाई/मोटाई सहनशीलता, छेद रिक्ति सहनशीलता (यदि लग्स के साथ असेंबल किया गया हो)
• अनुपालन दस्तावेज़:आवश्यकतानुसार सीओसी/सीओए, और आपके बाज़ार द्वारा अनुरोधित पर्यावरणीय अनुपालन विवरण
• पैकेजिंग और हैंडलिंग:शिपिंग/भंडारण के दौरान किंक, संदूषण और ऑक्सीकरण से सुरक्षा

इंस्टॉलेशन की सर्वोत्तम प्रथाएँ जो विफलताओं को रोकती हैं

यहां तक ​​कि सबसे अच्छा भीतांबे के लट वाले तारयदि बाद में विचार करके स्थापित किया जाए तो विफल हो सकता है। ये वो गलतियाँ हैं जो रुक-रुक कर खराबी का कारण बनती हैं, हीटिंग, या प्रारंभिक यांत्रिक विफलता:

• गंदी संपर्क सतहें:पेंट, ऑक्सीकरण या तेल प्रतिरोध बढ़ाता है। मेटल-टू-मेटल इंटरफ़ेस तैयार करें।
• कम आकार का संपर्क क्षेत्र:चौड़ी चोटी पर एक छोटा वॉशर एक गर्म स्थान बना सकता है। पूर्ण संपर्क के लिए उपयुक्त हार्डवेयर का उपयोग करें.
• समाप्ति के निकट तीव्र मोड़:गले पर दाईं ओर झुकने से तनाव केंद्रित होता है - एक सौम्य संक्रमण और तनाव से राहत छोड़ें।
• समय के साथ ढीला टॉर्क:कंपन से जोड़ों को आराम मिल सकता है। अपने डिज़ाइन के लिए उपयुक्त लॉकिंग विधियों का उपयोग करें और रखरखाव चक्रों की पुनः जाँच करें।
• घर्षण जोखिम:यदि चोटी किसी किनारे पर रगड़ती है, तो एक सुरक्षात्मक आस्तीन जोड़ें या इसे फिर से रूट करें।
• गलत पथ नियोजन:जब संभव हो तो पट्टियों को छोटा रखें और अनावश्यक लूप से बचें जो बाधा उत्पन्न करते हैं।

यदि आपका विफलता मोड है "यह कमीशनिंग के दौरान काम करता था लेकिन बाद में विफल हो जाता है," इंस्टॉलेशन इंटरफ़ेस (सतह तैयारी + टॉर्क + हार्डवेयर + तनाव राहत) का इलाज करें विद्युत डिज़ाइन के भाग के रूप में।

डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड के साथ काम करना।

यदि आप सोर्सिंग कर रहे हैंतांबे के लट वाले तारग्राउंडिंग स्ट्रैप्स, बॉन्डिंग लिंक या लचीले कनेक्शन के लिए, विश्वसनीय परिणाम का सबसे तेज़ रास्ता आपूर्तिकर्ता है जो "इंजीनियरिंग" और "खरीद" दोनों बोलता है।डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडअपने लटके तांबे के उत्पादों को व्यावहारिक निर्माण आवश्यकताओं के अनुरूप रखता है: कॉन्फ़िगर करने योग्य आयाम, एप्लिकेशन-संचालित ब्रैड विकल्प, और असेंबली विकल्प जो वास्तविक इंस्टॉलेशन बाधाओं को फिट करते हैं।

जब आप संपर्क करते हैं, तो आपको बेहतर अनुशंसाएं (और कम संशोधन) मिलेंगी यदि आप तीन चीजें सामने साझा करते हैं:

• आपकी एप्लिकेशन:ग्राउंड स्ट्रैप, लचीला कनेक्टर, बॉन्डिंग स्ट्रैप, या स्लीव-स्टाइल ब्रैड का उपयोग
• आपका वातावरण:इनडोर कैबिनेट, आर्द्र पौधा, तटीय हवा, कंपन स्तर
• आपकी समाप्ति योजना:बोल्ट का आकार/छेद की दूरी, लग का प्रकार, और क्या आपको पहले से इकट्ठे सिरों की आवश्यकता है

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या कॉपर ब्रेडेड तार ग्राउंडिंग के लिए ठोस तार से बेहतर हैं?

अक्सर उन पट्टियों और बंधनों के लिए हाँ जो हिलते या कंपन करते हैं। चोटी का लचीलापन थकान को रोकने में मदद करता है और कनेक्शन को स्थिर रखता है - बशर्ते समाप्ति और संपर्क सतहों को सही ढंग से किया जाता है।

प्रश्न: क्या मुझे नंगे तांबे या टिनयुक्त तांबे की चोटी चुननी चाहिए?

नियंत्रित वातावरण में खुला तांबा लागत प्रभावी हो सकता है। आर्द्र या हल्की संक्षारक सेटिंग में, समय के साथ सतह के स्थिर व्यवहार को बनाए रखने में मदद के लिए आमतौर पर एक प्लेटेड फ़िनिश को चुना जाता है। सबसे अच्छा विकल्प एक्सपोज़र, रखरखाव चक्र और समाप्ति विधि पर निर्भर करता है।

प्रश्न: क्या अधिक मायने रखता है: चोटी की चौड़ाई या चोटी की संरचना?

निर्माण कम से कम चौड़ाई जितना ही मायने रखता है। स्ट्रैंड गिनती/व्यास, बुनाई की जकड़न, और समाप्ति गुणवत्ता अक्सर स्थायित्व और वास्तविक दुनिया प्रतिरोध स्थिरता तय करती है।

प्रश्न: ग्राउंडिंग पट्टियाँ गर्म क्यों हो जाती हैं?

ताप आमतौर पर जोड़ में प्रतिरोध को इंगित करता है - खराब सतह की तैयारी, छोटा संपर्क क्षेत्र, ढीला टॉर्क, या गलत हार्डवेयर। चोटी अच्छी हो सकती है; इंटरफ़ेस अपराधी है.

प्रश्न: कॉपर ब्रेडेड तारों के लिए आरएफक्यू में मुझे क्या शामिल करना चाहिए?

अनुप्रयोग, लंबाई, चौड़ाई/मोटाई सीमा (या लक्ष्य क्रॉस-सेक्शन), पर्यावरण, गति/कंपन विवरण, समाप्ति विवरण (छेद आकार/रिक्ति, लग्स), और कोई भी आवश्यक दस्तावेज़ शामिल करें।

विचारों का समापन

क्रय करनातांबे के लट वाले तारयह आसान हो जाता है जब आप उनके साथ "सिर्फ तांबे" की तरह व्यवहार करना बंद कर देते हैं और उन्हें बिजली और गति के बीच एक कामकाजी इंटरफ़ेस की तरह व्यवहार करना शुरू कर देते हैं। पर्यावरण को परिभाषित करें, समाप्ति को लॉक करें, गुणवत्ता को सत्यापित करें, और संपर्क भौतिकी के संबंध में स्थापित करें - और आप सबसे महंगी प्रकार की विफलता से बचेंगे: रुक-रुक कर होने वाली विफलता।
