सोल्डर विक ब्रैड वायर डीसोल्डरिंग को स्वच्छ और सुरक्षित क्यों बनाता है?

लेख की रूपरेखा

• ब्रेडेड कॉपर सोल्डर हटाने के पीछे के सिद्धांत को समझाइए।
• सामान्य विफलताओं (पैड लिफ्ट, झुलसे हुए बोर्ड, अवशेष, धीमी गति से पुनः कार्य) को मूल कारणों से मैप करें।
• एक व्यावहारिक खरीद/चयन ढांचा प्रदान करें: चौड़ाई, बुनाई, फ्लक्स शैली, पैकेजिंग, स्थिरता।
• एक दोहराने योग्य तकनीक का पालन करें जो गर्मी को कम करती है और केशिका क्रिया को अधिकतम करती है।
• एक सरल संदर्भ तालिका और एक "त्वरित बचाव" समस्या निवारण अनुभाग प्रदान करें।
• आपूर्तिकर्ता चुनने से पहले खरीदारों और तकनीशियनों द्वारा पूछे जाने वाले सबसे सामान्य प्रश्नों के उत्तर दें।

सोल्डर विक ब्रैड वायर क्या है और यह वास्तव में क्या हल करता है

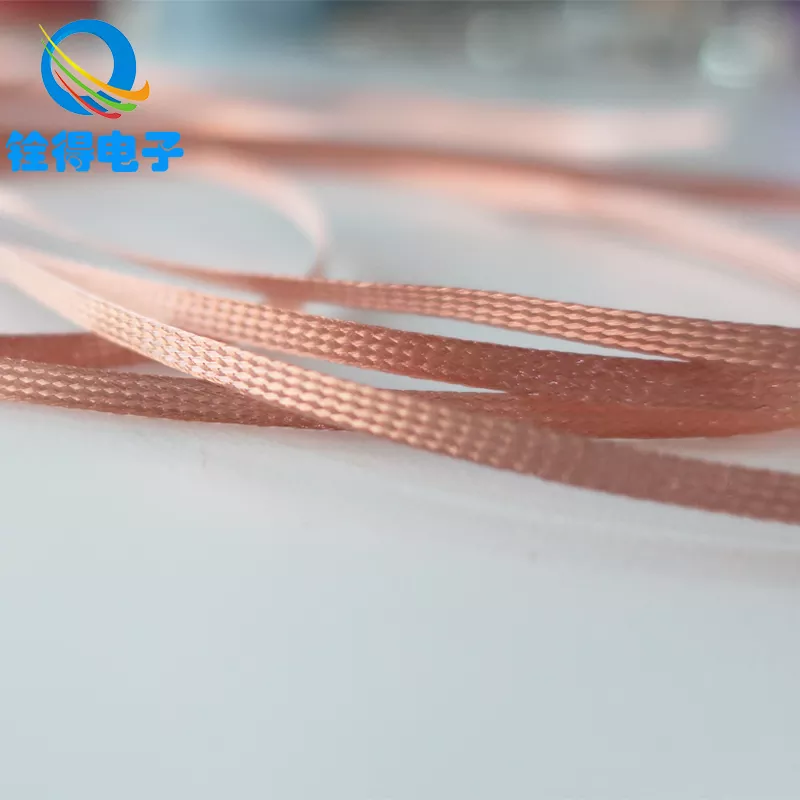

सोल्डर विक ब्रैड वायरएक कसकर बुनी गई तांबे की चोटी है जिसे केशिका क्रिया के माध्यम से पिघले हुए सोल्डर को जोड़ से दूर खींचने के लिए डिज़ाइन किया गया है। इसे एक "सोल्डर स्पंज" की तरह समझें जो सोल्डर के तरल होते ही काम करता है: ब्रैड के बारीक चैनल सोल्डर को अंदर खींचते हैं और ठंडा होने पर उसे वहीं बंद कर देते हैं। यह सरल लगता है, लेकिन यह कई वास्तविक बेंच समस्याओं को हल करता है जिनके साथ सामान्य रीवर्क उपकरण संघर्ष करते हैं।

• क्लीनर जोड़:अतिरिक्त सोल्डर को हटा देता है जिससे पैड सपाट हो जाते हैं और पुनः सोल्डरिंग के लिए तैयार हो जाते हैं।
• सुरक्षित घटक निष्कासन:बोर्ड से भागों को निकालने या हिलाने की आवश्यकता कम हो जाती है।
• पुनर्कार्य जोखिम कम:जब सही ढंग से उपयोग किया जाता है, तो यह "पुनः पिघलने और आशा" की तुलना में गर्मी के जोखिम के समय को कम कर देता है।
• छोटे पैड पर बेहतर नियंत्रण:फाइन-पिच आईसी पैड, छोटे पैसिव और नाजुक निशानों के लिए बढ़िया जहां सक्शन बहुत आक्रामक है।

मुख्य वाक्यांश है "जब सही ढंग से उपयोग किया जाए।" ब्रैड को दोषी ठहराने वाली कई विफलताएं वास्तव में तकनीक या चयन के मुद्दे हैं: गलत चौड़ाई, अपर्याप्त प्रवाह गतिविधि, बहुत अधिक दबाव, या लैमिनेट को पकाने के लिए पर्याप्त देर तक लोहे को उसी स्थान पर छोड़ना।

सामान्य डीसोल्डरिंग दर्द बिंदु और वास्तविक कारण

अपने काम के लिए सही चोटी कैसे चुनें

"जो कुछ भी सबसे सस्ता है" के आधार पर ब्रैड खरीदने पर कई टीमों को अधिक भुगतान करना पड़ता है - स्क्रैप बोर्ड, पुनः कार्य समय और असंगत परिणामों के माध्यम से। एक व्यावहारिक चयन ढांचा कुछ मापने योग्य कारकों पर केंद्रित है:

• चौड़ाई:ब्रैड की चौड़ाई को पैड/संयुक्त आकार से मिलाएं। बहुत अधिक मात्रा में गर्मी बर्बाद होती है और अवशोषण धीमा हो जाता है; बहुत संकीर्ण होने के लिए बार-बार पास की आवश्यकता होती है।
• बुनाई और घनत्व:एक सुसंगत ब्रैड संरचना पूर्वानुमानित केशिका चैनल और स्थिर सोल्डर अवशोषण बनाती है।
• फ्लक्स प्रकार (या अनफ्लक्स्ड):प्री-फ्लक्स्ड ब्रैड काम को गति दे सकता है; यदि आप अपने स्वयं के फ्लक्स का उपयोग करते हैं तो बिना फ्लक्स वाली चोटी अधिकतम नियंत्रण देती है।
• तांबे की शुद्धता और ऑक्सीकरण नियंत्रण:स्वच्छ तांबा तेजी से गीला होता है और सोल्डर को अधिक समान रूप से अवशोषित करता है।
• पैकेजिंग और भंडारण:सीलबंद, साफ पैकेजिंग प्रदर्शन को बनाए रखने में मदद करती है - विशेष रूप से आर्द्र या उच्च धूल वाले वातावरण में।

यदि आपका काम फाइन-पिच एसएमडी और थ्रू-होल कनेक्टर्स के बीच बदलता है, तो कम से कम दो चौड़ाई स्टॉक करने और किस कार्य के लिए किस चौड़ाई का उपयोग किया जाता है, इसका मानकीकरण करने पर विचार करें। यह एक निर्णय अधिकांश लोगों की अपेक्षा से अधिक ऑपरेटर परिवर्तनशीलता को कम कर देता है।

बिना पैड उठाए सोल्डर विक ब्रैड वायर का उपयोग कैसे करें

यहां एक दोहराने योग्य तरीका है जो पैड की सुरक्षा करता है और परिणामों को सुसंगत रखता है - विशेष रूप से महत्वपूर्ण जब आप महंगी असेंबली या बारीक निशान से निपट रहे हों।

1. जोड़ तैयार करें:जिद्दी जोड़ों पर थोड़ी मात्रा में ताज़ा सोल्डर डालें (हाँ, सोल्डर हटाने के लिए सोल्डर डालें)। ताजा मिश्र धातु गर्मी हस्तांतरण में मदद करती है और गीलापन में सुधार करती है।
2. जानबूझकर फ्लक्स का उपयोग करें:यहां तक ​​कि प्री-फ्लक्स्ड ब्रैड के साथ, जोड़ पर संगत फ्लक्स का एक छोटा सा स्पर्श नाटकीय रूप से ब्रैड में सोल्डर प्रवाह में सुधार कर सकता है।
3. पहले चोटी रखें, फिर आयरन करें:सोल्डर पर चोटी को सपाट रखें। लोहे की नोक को चोटी के ऊपर रखें। यह पैड को टिप के सीधे संपर्क से बचाता है और गर्मी को अधिक समान रूप से फैलाता है।
4. न्यूनतम दबाव, अल्प निवास:ताप और केशिका क्रिया को कार्य करने दें। यदि आपको लगता है कि आप जोर से दबाव डाल रहे हैं, तो रुकें और चौड़ाई/तापमान/फ्लक्स को समायोजित करें।
5. ऐसे आगे बढ़ें जैसे आप "पेंटिंग" कर रहे हों:जब सोल्डर बहना शुरू हो जाए, तो ताजी चोटी को उजागर करने के लिए चोटी पर धीरे से कुछ मिलीमीटर सरकाएँ। आक्रामक तरीके से न खींचें-जैसे ही चोटी ऊपर चढ़ती है, आसानी से आगे बढ़ें।
6. सोल्डर पकड़ लेने के बाद सीधे ऊपर उठाएं:आयरन और चोटी को एक साथ हटा दें, फिर सफाई से उठा लें। यदि जोड़ने के दौरान सोल्डर फिर से जम जाता है, तो उठाने से पहले थोड़ी देर के लिए दोबारा गरम करें।
7. प्रयुक्त चोटी को ट्रिम करें:संतृप्त अनुभाग का पुन: उपयोग न करें. इसे काट; एक भरी हुई चोटी हीट सिंक बन जाती है और सोल्डर को फिर से जमा कर सकती है।

चौड़ाई, फ्लक्स और विशिष्ट उपयोग के लिए चयन तालिका

इस तालिका का उपयोग व्यावहारिक प्रारंभिक बिंदु के रूप में करें। सटीक आकार आपूर्तिकर्ता के अनुसार अलग-अलग होते हैं, लेकिन तर्क एक ही रहता है: ब्रैड की चौड़ाई को भौतिक सोल्डर क्षेत्र और आपकी सफाई आवश्यकताओं से मेल करें।

समस्या निवारण और सर्वोत्तम अभ्यास

जब परिणाम ग़लत दिखें, तो अनुमान न लगाएं—निदान करें। ये त्वरित जाँच अधिकांश समस्याओं को एक मिनट के अंदर हल कर देती हैं।

वास्तविक जीवन में "अच्छी चोटी" कैसी दिखती है

दो चोटियाँ एक फोटो में एक जैसी दिख सकती हैं और बेंच पर बिल्कुल अलग व्यवहार कर सकती हैं। यदि आप उत्पादन, मरम्मत की दुकानों, या गुणवत्ता-नियंत्रित लाइन के लिए सोर्सिंग कर रहे हैं, उन लक्षणों पर ध्यान दें जो पुनरावृत्ति को प्रभावित करते हैं:

• लगातार बुनाई:समान बनावट यादृच्छिक स्थानों में "चैनलिंग" के बजाय सोल्डर को समान रूप से प्रवाहित करने में मदद करती है।
• रोल दर रोल स्थिर प्रदर्शन:ऑपरेटरों को प्रत्येक बैच के लिए तकनीक को दोबारा सीखने की आवश्यकता नहीं होनी चाहिए।
• तांबे की सतह साफ़ करें:तेजी से गीला होने का मतलब है कम गर्मी का समय, जो सीधे पैड क्षति के जोखिम को कम करता है।
• व्यावहारिक पैकेजिंग:एक डिस्पेंसर जो उलझने और संदूषण को रोकता है, समय बचाता है और बर्बादी कम करता है।

कई खरीदार आपूर्तिकर्ता की विश्वसनीयता की भी परवाह करते हैं: लीड समय, बैच ट्रैसेबिलिटी, और विभिन्न रीवर्क स्टेशनों के लिए ब्रैड विकल्पों का मिलान करने की क्षमता। डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडवास्तविक दुनिया की पुनर्कार्य स्थितियों के लिए निर्मित ब्रेडेड वायर समाधानों पर ध्यान केंद्रित करता है - जहां गति मायने रखती है, लेकिन बोर्ड की कीमत पर नहीं। चाहे आपको दैनिक मरम्मत के लिए सामान्य-उद्देश्य वाली चोटी की आवश्यकता हो या मानकीकृत प्रक्रियाओं के लिए अधिक नियंत्रित विकल्प की, एक सुसंगत आपूर्तिकर्ता चुनने से टीमों और शिफ्टों में परिणामों को स्थिर रखने में मदद मिलती है।

अक्सर पूछे जाने वाले प्रश्न

समापन विचार

डीसोल्डरिंग नियंत्रित महसूस होनी चाहिए, अराजक नहीं। जब आप चोटी को काम से मिलाते हैं और अपनी तकनीक को कोमल और दोहराने योग्य रखते हैं,सोल्डर विक ब्रैड वायरपुन: कार्य की गति और फिनिश गुणवत्ता में सुधार करते हुए बोर्डों की सुरक्षा करने के सबसे सरल तरीकों में से एक बन गया है। यदि आपकी टीम असंगत परिणामों, पैड क्षति, या गन्दी सफाई से निपट रही है, तो यह आमतौर पर अकेले "ऑपरेटर कौशल" नहीं है - ब्रैड चयन और उपयोग को मानकीकृत करने से अंतर आ सकता है।
