लचीले, कम प्रतिरोध वाले कनेक्शन के लिए कॉपर ब्रेडेड तार क्यों चुनें?

अमूर्त

तांबे के लट वाले तारग्राउंडिंग सिस्टम, बिजली वितरण, वेल्डिंग उपकरण, स्विचगियर, बैटरी और कंपन-प्रवण मशीनरी के अंदर "शांत नायक" हैं। खरीदार आम तौर पर "ब्रेड" के विचार से संघर्ष नहीं करते हैं - वे परिणामों के साथ संघर्ष करते हैं: अस्थिर ग्राउंडिंग, अत्यधिक गर्म जंपर्स, फटे हुए लग्स, अप्रत्याशित डाउनटाइम, और बैच से बैच तक असंगत गुणवत्ता। यह मार्गदर्शिका बताती है कि तांबे के ब्रेडेड तार कैसे काम करते हैं, कहां वे ठोस कंडक्टरों से बेहतर प्रदर्शन करते हैं, सही ब्रैड कैसे निर्दिष्ट करें, और सबसे आम सोर्सिंग गलतियों से कैसे बचें। रास्ते में, आपको चयन जाँच सूची, एक व्यावहारिक तुलना तालिका और एक समस्या निवारण अनुभाग मिलेगा ताकि आप अपने एप्लिकेशन का सही निर्माण से मिलान कर सकें।

विषयसूची

• रूपरेखा
• कॉपर ब्रेडेड तार क्या हैं और उनका उपयोग कहाँ किया जाता है?
• कॉपर ब्रेडेड तार किन दर्द बिंदुओं का समाधान करते हैं?
• आप सही चोटी कैसे निर्दिष्ट करते हैं?
• व्यावहारिक तालिका में चोटी के विकल्पों की तुलना
• आप ब्रेडेड कनेक्शन कैसे स्थापित और बनाए रखते हैं?
• समस्या निवारण: चोटी ज़्यादा गरम या ख़राब क्यों हो जाती है?
• खरीदारों के लिए वास्तव में कौन सी गुणवत्ता जांच मायने रखती है?
• अक्सर पूछे जाने वाले प्रश्न
• समापन विचार

रूपरेखा

• तांबे के लट वाले तारों और विशिष्ट "जम्पर/ग्राउंड स्ट्रैप" उपयोग के मामलों को परिभाषित करें
• खरीदार की परेशानी के बिंदुओं को मापने योग्य तकनीकी आवश्यकताओं से जोड़ें
• मुख्य विशिष्ट वस्तुओं की व्याख्या करें: क्रॉस-सेक्शन, स्ट्रैंड काउंट, प्लेटिंग, इन्सुलेशन, समाप्ति
• एक निर्णय तालिका और एक खरीदार चेकलिस्ट प्रदान करें
• ऐसे इंस्टालेशन अभ्यासों को कवर करें जो हॉटस्पॉट और शीघ्र विफलता को रोकते हैं
• ज़्यादा गरम होने, जंग लगने, घिसने और टूटने के लिए एक समस्या निवारण मानचित्र साझा करें
• दिखाएँ कि सुसंगत गुणवत्ता और पता लगाने की क्षमता के लिए आपूर्तिकर्ता से क्या अनुरोध करना है

कॉपर ब्रेडेड तार क्या हैं और उनका उपयोग कहाँ किया जाता है?

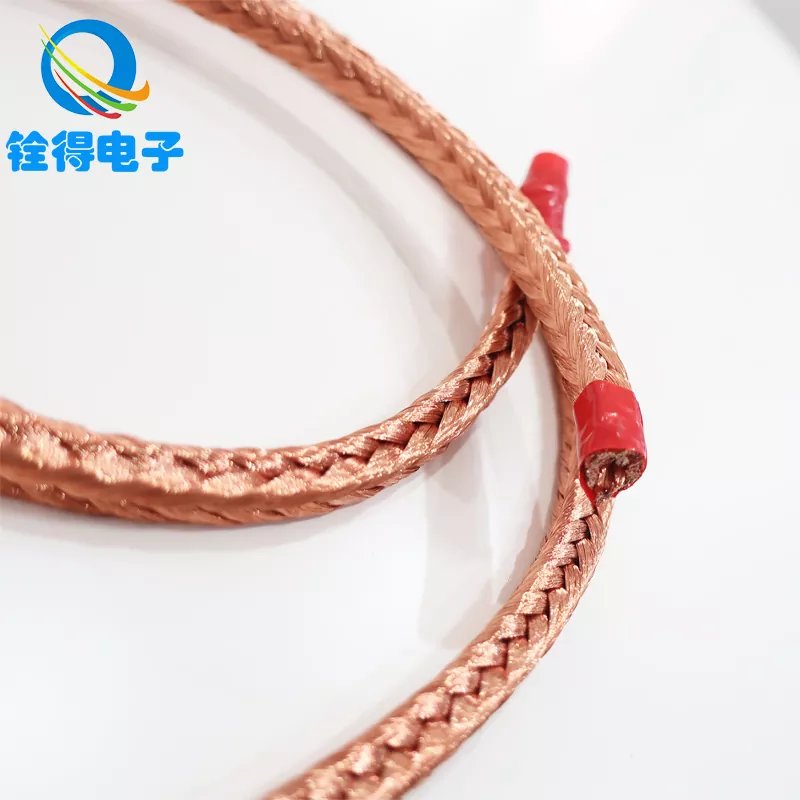

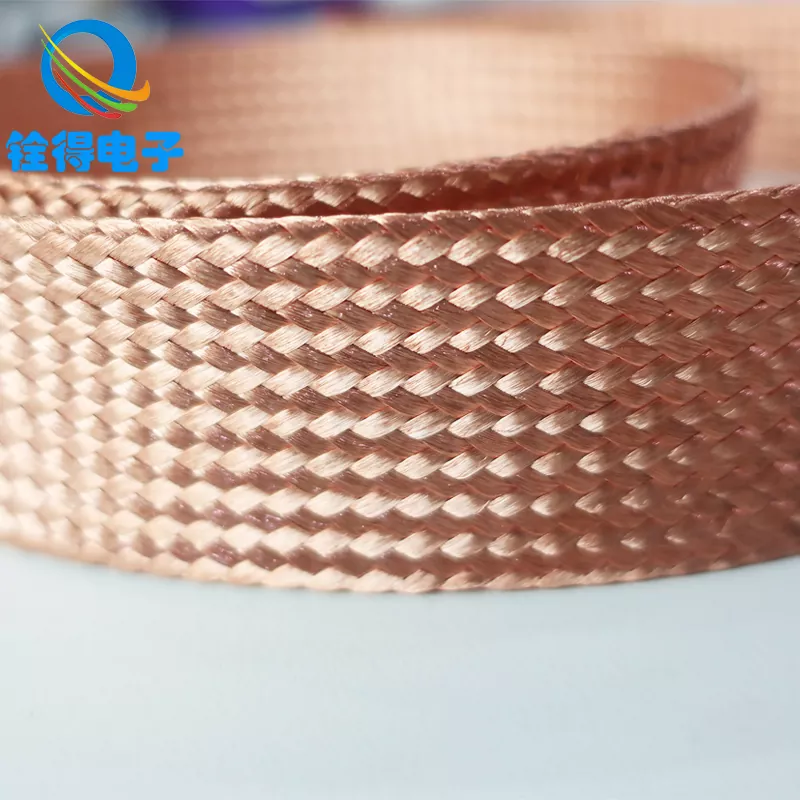

कॉपर ब्रेडेड तार लचीले कंडक्टर होते हैं जो कई महीन तांबे के धागों को एक फ्लैट या ट्यूबलर ब्रैड में बुनकर बनाए जाते हैं। एक कठोर कोर के माध्यम से करंट प्रवाहित करने के बजाय, ब्रैड कई धागों और एक बड़े सतह क्षेत्र में करंट फैलाता है। यही कारण है कि लटके हुए तार उन स्थानों पर इतने लोकप्रिय हैं जहां गति, कंपन और बार-बार झुकने से एक ठोस कंडक्टर थक जाता है।

सामान्य अनुप्रयोगों में शामिल हैं:

• ग्राउंडिंग और बॉन्डिंग पट्टियाँअलमारियाँ, पैनल, बसबार और बाड़ों के लिए
• लचीले जम्परस्विचगियर, ट्रांसफार्मर और यूपीएस सिस्टम में
• बैटरी और इन्वर्टर कनेक्शनजहां कंपन और थर्मल साइक्लिंग अक्सर होती है
• वेल्डिंग उपकरणऔर उच्च-वर्तमान अस्थायी कनेक्शन
• रेल, ऑटोमोटिव और औद्योगिक मशीनरीकंपन-प्रतिरोधी ग्राउंडिंग की आवश्यकता है
• ईएमआई नियंत्रणपरिरक्षण/ग्राउंडिंग पथों में जहां कम प्रतिबाधा मायने रखती है

वास्तविक दुनिया के कई निर्माणों में, ब्रैड ही एकमात्र घटक नहीं है - समाप्ति विकल्प (लग, फेरूल, वेल्डेड सिरे), चढ़ाना और इन्सुलेशन यह निर्धारित करते हैं कि कनेक्शन महीनों या वर्षों की सेवा के बाद स्थिर रहता है या नहीं।

कॉपर ब्रेडेड तार किन दर्द बिंदुओं का समाधान करते हैं?

अधिकांश खरीदार तांबे के लट वाले तारों के जलने के बाद उनकी तलाश में आते हैं - कभी-कभी सचमुच। यहां वे दर्द बिंदु दिए गए हैं जिन्हें ठीक करने के लिए ब्रैड को डिज़ाइन किया गया है, और क्या देखना है ताकि आप एक ही विफलता को एक अलग भाग संख्या के साथ दोबारा न बनाएं।

• कंपन से टूटे हुए कंडक्टर
  जब उपकरण कंपन करता है तो ठोस तार और कई केबल संरचनाएं सख्त हो सकती हैं और समाप्ति के करीब टूट सकती हैं। ब्रेडेड कंडक्टर कई धागों में तनाव वितरित करते हैं, जिससे केंद्रित थकान बिंदु कम हो जाते हैं।
• जोड़ों पर हॉटस्पॉट
  ज़्यादा गरम होना शायद ही कभी चोटी के "पर्याप्त तांबे के न होने" के कारण होता है। यह आमतौर पर उच्च संपर्क प्रतिरोध से आता है: खराब क्रिम्पिंग, असमान संपीड़न, ऑक्सीकरण, या बेमेल लग आकार। एक अच्छी तरह से बनाई गई चोटी और एक उचित ढंग से इंजीनियर की गई समाप्ति प्रतिरोध को कम करती है और तापमान वृद्धि को नियंत्रण में रखती है।
• अविश्वसनीय ग्राउंडिंग और उपद्रव दोष
  ग्राउंड पथों को लगातार कम प्रतिबाधा की आवश्यकता होती है। ब्रेडेड पट्टियाँ अक्सर इसलिए चुनी जाती हैं क्योंकि जब दरवाजे, टिका, मोटर या चल असेंबलियाँ शिफ्ट होती हैं तो उनका लचीलापन संपर्क अखंडता को बरकरार रखता है।
• आर्द्र या तटीय वातावरण में संक्षारण
  नंगे तांबे का ऑक्सीकरण हो सकता है; कठोर वातावरण में, कई खरीदार इसे पसंद करते हैंटिनयुक्त तांबे के लट वाले तारबेहतर संक्षारण प्रतिरोध और सतह पर अधिक स्थिर दीर्घकालिक चालकता के लिए।
• विधानसभा सिरदर्द
  तंग जगहों और कोनों के आसपास ब्रैड्स को रूट करना आसान होता है। लेकिन अगर स्ट्रैंड गिनती या बुनाई घनत्व गलत है, तो इंस्टॉलर को लग्स के नीचे घिसाव, गंदे कट या असमान संपीड़न दिखाई दे सकता है।

यदि आप चाहते हैं कि एक "खरीदार का सच" दूर हो जाए: चोटी का लचीलापन लाभ है, लेकिन समाप्ति परिणाम है। दोनों निर्दिष्ट करें.

आप सही चोटी कैसे निर्दिष्ट करते हैं?

जब लोग कहते हैं, "मुझे तांबे के लट वाले तारों की आवश्यकता है," तो उनका अक्सर बहुत अलग मतलब होता है: एक हल्का बंधन पट्टा, एक उच्च-वर्तमान जम्पर, या एक ढाल नाली। गलत उद्धरणों और बेमेल शिपमेंट से बचने के लिए, एप्लिकेशन-प्रथम विवरण का उपयोग करके ब्रैड निर्दिष्ट करें।

1) विद्युत आवश्यकता: वर्तमान, कर्तव्य चक्र, और स्वीकार्य तापमान वृद्धि

• सतत बनाम आंतरायिक धारा (और यदि प्रासंगिक हो तो चरम धारा) को परिभाषित करें।
• परिवेश के तापमान, बाड़े के वेंटिलेशन और आस-पास के ताप स्रोतों पर विचार करें।
• पुष्टि करें कि स्ट्रैप ग्राउंडिंग/बॉन्डिंग (अक्सर कम और कम वोल्टेज) के लिए है या लोड करंट (अक्सर उच्च करंट घनत्व की चिंता) के लिए है।

2) क्रॉस-अनुभागीय क्षेत्र और चोटी निर्माण

• समतुल्य क्रॉस-सेक्शन(अक्सर मिमी² में संदर्भित) चोटी को आकार देने का एक व्यावहारिक तरीका है।
• स्ट्रैंड व्यास और स्ट्रैंड गिनतीलचीलेपन और स्थायित्व को प्रभावित करते हैं। अधिक, महीन किस्में आम तौर पर लचीलेपन को बढ़ाती हैं।
• चोटी की चौड़ाई और मोटाईटर्मिनलों और रूटिंग बाधाओं के तहत फिट को प्रभावित करते हैं।

3) चढ़ाना और सतह खत्म करना

• नंगा तांबा: बढ़िया चालकता, नियंत्रित वातावरण के लिए सर्वोत्तम।
• डिब्बाबंद तांबा: बेहतर संक्षारण प्रतिरोध, आसान सोल्डरिंग, आमतौर पर औद्योगिक और समुद्री-आसन्न वातावरण के लिए चुना जाता है।

4) इन्सुलेशन और सुरक्षा

• कुछ चोटियाँ नंगी दी जाती हैं; अन्य लोग घर्षण से सुरक्षा के लिए पीवीसी, सिलिकॉन, पीईटी स्लीविंग या हीट-श्रिंक का उपयोग करते हैं।
• यदि चोटी तेज किनारों या घूमने वाले हिस्सों के पास चलती है, तो सुरक्षात्मक आस्तीन या जैकेट वाला डिज़ाइन निर्दिष्ट करें।

5) समाप्ति: वह विवरण जो विश्वसनीयता तय करता है

• सिकुड़ी हुई भुजाएँ(अंगूठी/कुदाल): उचित आकार और संपीड़ित होने पर सामान्य, तेज़ और विश्वसनीय।
• दबाया हुआ या वेल्ड किया हुआ सिरा: स्ट्रैंड स्प्ले को कम करें और उच्च-मात्रा असेंबली के लिए स्थिरता में सुधार कर सकते हैं।
• छेद का आकार, जीभ की चौड़ाई और बोल्ट का ग्रेड: यहां छोटी सी बेमेल जोड़ों के ढीलेपन और गर्मी का कारण बनती है।
• लंबाई सहनशीलता: तंग बाड़ों में लोगों की अपेक्षा से कहीं अधिक मायने रखता है।

एक व्यावहारिक सोर्सिंग कदम: लंबाई, चोटी की चौड़ाई/मोटाई, समाप्ति प्रकार, छेद व्यास और चढ़ाना के साथ एक सरल ड्राइंग साझा करें। यहां तक ​​कि एक बुनियादी स्केच भी एक सप्ताह तक आगे-पीछे होने से रोक सकता है।

व्यावहारिक तालिका में चोटी के विकल्पों की तुलना

आप ब्रेडेड कनेक्शन कैसे स्थापित और बनाए रखते हैं?

यहां तक ​​कि प्रीमियम तांबे के ब्रेडेड तार भी विफल हो सकते हैं यदि उन्हें बाद में सोच-समझकर स्थापित किया गया हो। अधिकांश फ़ील्ड मुद्दे संयुक्त गुणवत्ता से जुड़े होते हैं। यहां एक साफ़, दोहराने योग्य दृष्टिकोण है जो प्रतिरोध को कम रखता है और "रहस्यमय हीटिंग" को रोकता है।

• संपर्क सतहें तैयार करें
  संबंध बिंदु पर पेंट, ऑक्सीकरण और मलबे को हटा दें। यदि आपके मानक को इसकी आवश्यकता हो तो उचित एंटी-ऑक्सीडेशन पेस्ट का उपयोग करें।
• सही हार्डवेयर टॉर्क का प्रयोग करें
  अंडर-टॉर्क सूक्ष्म-आर्किंग और गर्मी का कारण बनता है; ओवर-टॉर्क लग्स को विकृत कर सकता है और प्रभावी संपर्क क्षेत्र को कम कर सकता है। हार्डवेयर विशिष्टताओं का पालन करें और जहां उपयुक्त हो वहां वॉशर का उपयोग करें।
• मोड़ त्रिज्या और तनाव राहत को नियंत्रित करें
  सीधे गले पर जोर से दबाव न डालें। चोटी को हल्का सा घुमाव दें ताकि लंबाई के साथ-साथ लचीलापन आए, समाप्ति किनारे पर नहीं।
• घर्षण से बचाएं
  यदि चोटी धातु के किनारों पर रगड़ती है, तो स्लीविंग या ग्रोमेट लगाएं। उलझे हुए तार सिर्फ गंदे नहीं होते - वे विफलता के आरंभ बिंदु भी बन सकते हैं।
• कठोर वातावरण में समय-समय पर निरीक्षण
  कटे हुए किनारों पर मलिनकिरण (गर्मी), हरे/सफेद अवशेष (जंग), ढीले बोल्ट और स्ट्रैंड क्षति को देखें।

उच्च-कंपन उपकरण एक सरल नियम से लाभान्वित होते हैं: थोड़े समय के रन-इन अवधि के बाद पहले स्थापित बैच का निरीक्षण करें। यदि जोड़ ठंडे और स्थिर रहें, तो स्केलिंग अधिक सुरक्षित हो जाती है।

समस्या निवारण: चोटी ज़्यादा गरम या ख़राब क्यों हो जाती है?

यदि तांबे की चोटी ज़्यादा गरम हो रही है, तो इसे एक सिस्टम समस्या की तरह समझें - क्योंकि यह आमतौर पर होती है। आँख मूंदकर भागों की अदला-बदली करने के बजाय मूल कारण का पता लगाने के लिए इस त्वरित मानचित्र का उपयोग करें।

• लक्षण: लंग के पास चोटी गर्म है
  संभावित कारण: खराब क्रिंप, गलत लग आकार, अपर्याप्त संपीड़न, जोड़ पर ऑक्सीकरण, ढीला बोल्ट, बेमेल प्लेटिंग, दूषित संपर्क सतह।
• लक्षण: चोटी के बीच में गर्म स्थान
  संभावित कारण: वर्तमान के लिए ब्रैड का छोटा आकार, अप्रत्याशित कर्तव्य चक्र, गर्मी स्रोत के पास रूटिंग, बार-बार झुकने से आंतरिक स्ट्रैंड क्षति।
• लक्षण: बालों का टूटना और टूटना
  संभावित कारण: तेज धार का घर्षण, तनाव से राहत के बिना अत्यधिक गति, अनुचित काटने की विधि, रगड़ पथ में आस्तीन की कमी।
• लक्षण: क्षरण या मलिनकिरण
  संभावित कारण: रासायनिक जोखिम, आर्द्रता, असमान धातुओं के साथ गैल्वेनिक संपर्क, जहां इसकी आवश्यकता है वहां टिन चढ़ाना की अनुपस्थिति।
• लक्षण: रुक-रुक कर ग्राउंडिंग या शोर
  संभावित कारण: ढीला माउंटिंग, जोड़ के नीचे रंगी हुई सतह, अपर्याप्त संपर्क दबाव, दूषित बंधन बिंदु।

यदि आप इसे माप सकते हैं, तो करें: लोड के तहत तापमान वृद्धि परीक्षण और जोड़ों में मिलिओम जांच अक्सर केवल दृश्य निरीक्षण की तुलना में तेजी से मुद्दों को प्रकट करती है।

खरीदारों के लिए वास्तव में कौन सी गुणवत्ता जांच मायने रखती है?

जब आप बड़े पैमाने पर तांबे के ब्रेडेड तारों की सोर्सिंग कर रहे हैं, तो "अच्छा लग रहा है" एक गुणवत्ता योजना नहीं है। आप स्थिरता, पता लगाने की क्षमता और सबूत चाहते हैं कि ब्रैड और समाप्ति बैचों में समान व्यवहार करेगी।

यहां बताया गया है कि स्मार्ट खरीदार आम तौर पर क्या अनुरोध करते हैं:

• सामग्री सत्यापन: कॉपर ग्रेड और प्लेटिंग प्रकार (नंगे/डिब्बाबंद) स्पष्ट रूप से बताए गए हैं
• आयामी स्थिरता: चौड़ाई, मोटाई, लंबाई सहनशीलता, और समाप्ति ज्यामिति
• समाप्ति प्रक्रिया नियंत्रण: क्रिम्प टूलींग मानक या वेल्डिंग/प्रेसिंग विधि दस्तावेज़ीकरण
• विद्युत प्रदर्शन की जाँच: प्रतिरोध लक्ष्य, नमूना-आधारित परीक्षण योजनाएँ
• यांत्रिक अखंडता: जहां लागू हो, लग्स/एंड फिटिंग पर पुल परीक्षण करें
• पैकेजिंग अनुशासन: पारगमन के दौरान कुचलने, संदूषण और स्ट्रैंड विरूपण की रोकथाम

उन खरीदारों के लिए जो एक स्थिर, दीर्घकालिक आपूर्ति भागीदार चाहते हैं, ऐसे निर्माता के साथ काम करना भी उचित है जो आपकी असेंबली लाइन बाधाओं से मेल खाने के लिए ब्रैड ज्यामिति और समाप्ति को अनुकूलित कर सकता है। यहीं परडोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड अक्सर तैनात किया जाता है: तांबे के ब्रेडेड तार विकल्प प्रदान करना जिन्हें ग्राउंडिंग पट्टियों, लचीले जंपर्स और एप्लिकेशन-विशिष्ट कनेक्शन डिज़ाइनों के लिए अनुकूलित किया जा सकता है - ताकि शिपमेंट आने के बाद आपको "इसे फिट बनाने" के लिए मजबूर न किया जाए।

अक्सर पूछे जाने वाले प्रश्न

कॉपर ब्रेडेड तारों और मानक लचीली केबल के बीच क्या अंतर है?

लचीली केबल इन्सुलेशन के अंदर तारों को बांधती है और कई बिजली अनुप्रयोगों के लिए उत्कृष्ट है, लेकिन यह अभी भी समाप्ति के पास तनाव को केंद्रित कर सकती है और तंग रूटिंग पथों में भारी हो सकती है। कॉपर ब्रेडेड तार बुने हुए, चपटे होते हैं, और आमतौर पर तब उपयोग किए जाते हैं जब आप कंपन-प्रवण असेंबलियों में उच्च लचीलापन, कम प्रोफ़ाइल रूटिंग और स्थिर बॉन्डिंग/जम्पर प्रदर्शन चाहते हैं।

क्या मुझे नंगे या डिब्बा बंद तांबे के लट वाले तार चुनने चाहिए?

यदि वातावरण शुष्क और नियंत्रित है, तो नंगा तांबा बिल्कुल ठीक हो सकता है। यदि आप न्यूनतम रखरखाव के साथ आर्द्रता, संक्षेपण या लंबी सेवा जीवन की उम्मीद करते हैं, तो आमतौर पर डिब्बाबंद तांबे को प्राथमिकता दी जाती है क्योंकि यह जंग को धीमा कर देता है और समय के साथ संयुक्त सतहों को अधिक स्थिर रखने में मदद करता है।

मैं करंट के लिए चोटी का आकार कैसे तय करूं?

आवश्यक निरंतर करंट, पीक करंट (यदि कोई हो), कर्तव्य चक्र और स्वीकार्य तापमान वृद्धि से प्रारंभ करें। फिर एक उपयुक्त समकक्ष क्रॉस-अनुभागीय क्षेत्र से मिलान करें और पुष्टि करें कि आपकी समाप्ति विधि उच्च प्रतिरोध का परिचय नहीं देगी। यदि आप अनिश्चित हैं, तो वास्तविक लोड स्थितियों के तहत तापमान वृद्धि का प्रोटोटाइप बनाएं और मापें।

मेरी चोटी काफी मोटी दिखने पर भी गर्म क्यों हो जाती है?

कई मामलों में, चोटी समस्या नहीं है - जोड़ समस्या है। खराब क्रिम्पिंग, लग के नीचे ऑक्सीकरण, ढीले बोल्ट, या पेंट की गई माउंटिंग सतहें संपर्क प्रतिरोध बढ़ा सकती हैं जो गर्मी में बदल जाती है। सतह की सही तैयारी और नियंत्रित समाप्ति प्रक्रियाएँ आमतौर पर इसका समाधान करती हैं।

क्या तांबे के लट वाले तार ईएमआई या बिजली के शोर में मदद कर सकते हैं?

वे, विशेष रूप से एक अच्छी तरह से डिज़ाइन की गई ग्राउंडिंग और बॉन्डिंग रणनीति के हिस्से के रूप में ऐसा कर सकते हैं। एक ब्रैड की ज्यामिति कम प्रतिबाधा पथ प्रदान कर सकती है जो ग्राउंडिंग को स्थिर करने में मदद करती है, लेकिन ईएमआई नियंत्रण सिस्टम-स्तरीय है - रूटिंग, संलग्नक बॉन्डिंग और कनेक्शन अखंडता सभी मायने रखती है।

सटीक कोटेशन प्राप्त करने के लिए मुझे आपूर्तिकर्ता को कौन सी जानकारी भेजनी चाहिए?

आवश्यक लंबाई, चोटी की चौड़ाई/मोटाई (या समतुल्य क्रॉस-सेक्शन), बेअर बनाम टिनड, इन्सुलेशन/स्लीविंग आवश्यकताएं, समाप्ति प्रकार (लग/वेल्डेड/प्रेस्ड), छेद व्यास, मात्रा और अनुप्रयोग नोट्स (कंपन, तापमान, पर्यावरण) प्रदान करें। गलतफहमी से बचने के लिए एक साधारण चित्र अक्सर सबसे तेज़ तरीका होता है।

समापन विचार

जब आपकी प्राथमिकता गति के तहत विश्वसनीयता है तो कॉपर ब्रेडेड तार एक व्यावहारिक उन्नयन हैं: कम टूटे हुए कंडक्टर, अधिक स्थिर ग्राउंडिंग, और कनेक्शन जो समय के साथ "रहस्यमय" तरीके से ढीले नहीं होते हैं। युक्ति यह है कि ब्रैड को एक वस्तु के रूप में समझना बंद करें और इसे एक इंजीनियर घटक के रूप में व्यवहार करना शुरू करें: इसे काम के लिए आकार दें, पर्यावरण के लिए चढ़ाना निर्दिष्ट करें, और प्रतिरोध और गर्मी निर्धारित करने वाले समाप्ति विवरण को नियंत्रित करें।

यदि आप तांबे के ब्रेडेड तारों के लिए विनिर्देश, अनुकूलन और दोहराने योग्य गुणवत्ता को सुव्यवस्थित करना चाहते हैं - विशेष रूप से ग्राउंडिंग पट्टियों और लचीली जम्पर असेंबलियों के लिए - एक ऐसे निर्माता के साथ काम करें जो आपके वास्तविक इंस्टॉलेशन बाधाओं के साथ ब्रैड निर्माण से मेल खा सके।डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडविफलताओं को कम करने, असेंबली को सरल बनाने और सिस्टम को ठंडा और अधिक स्थिर रखने में मदद करने के लिए एप्लिकेशन-आधारित ब्रैड चयन और अनुरूप समाप्ति का समर्थन कर सकता है-हमसे संपर्क करेंअपनी आवश्यकताओं पर चर्चा करने के लिए.
