ग्राउंड वायर चयन सुरक्षा, विश्वसनीयता और शोर प्रदर्शन का निर्णय क्यों करता है?

अमूर्त

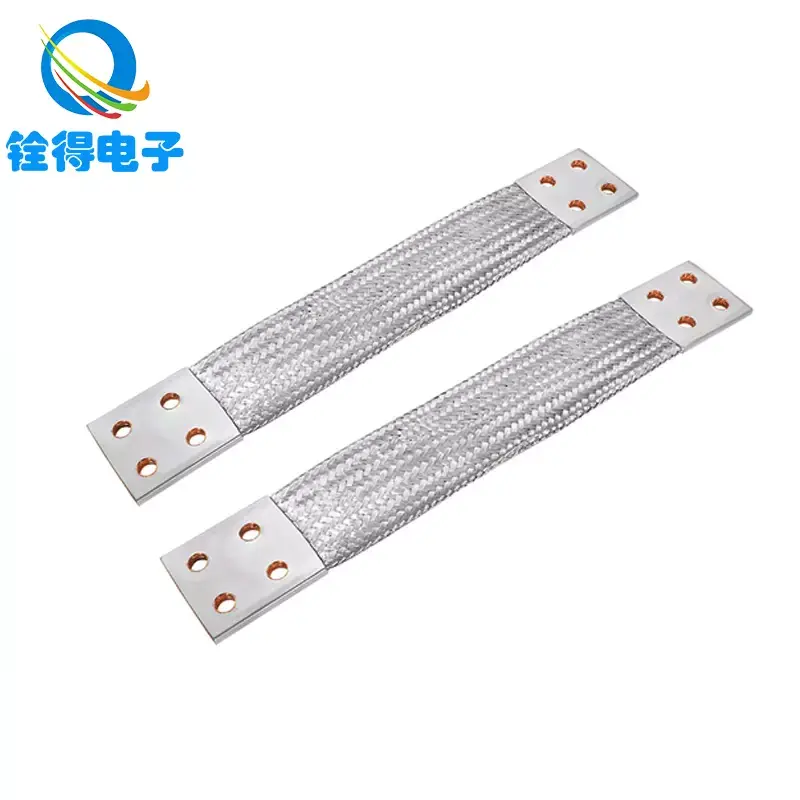

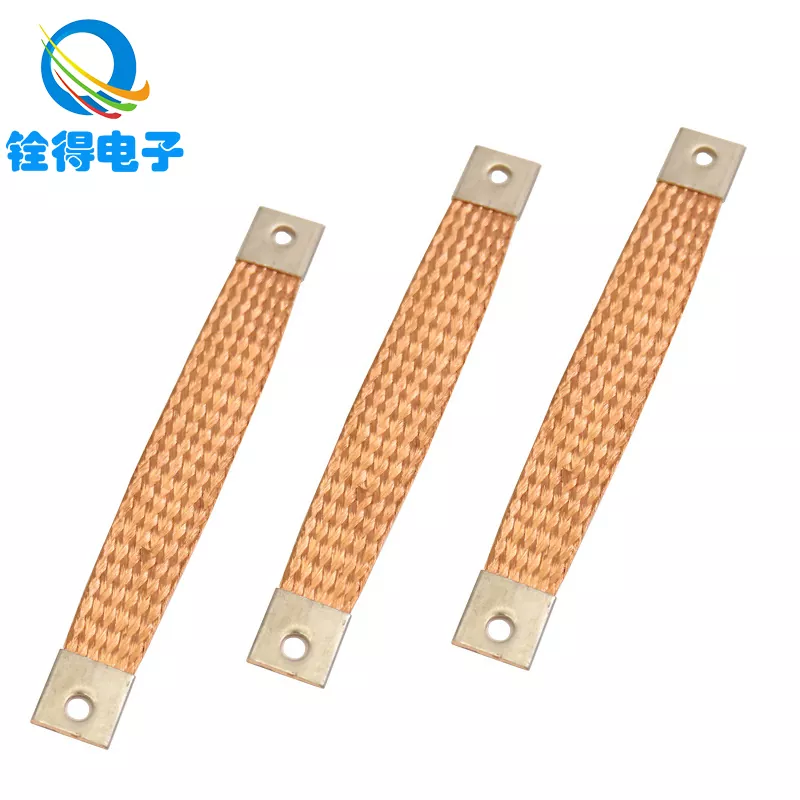

A भूमिगत तारजब तक कुछ गलत न हो जाए, इसे नज़रअंदाज करना आसान है: अप्रत्याशित उपकरण रीसेट, हस्तक्षेप जो सिग्नल को बर्बाद कर देता है, बाड़ों में झुनझुनी, असफल निरीक्षण, या (सबसे खराब स्थिति) झटका और आग का जोखिम। यह मार्गदर्शिका बताती है कि ग्राउंड वायर वास्तव में वास्तविक प्रणालियों में कैसे काम करते हैं, आमतौर पर ग्राउंडिंग समस्याओं का कारण क्या होता है, और ग्राउंड वायर का चयन कैसे करें जो आपके विद्युत, यांत्रिक और पर्यावरणीय बाधाओं के अनुकूल हो। रास्ते में, आपको व्यावहारिक जाँच सूची, सामान्य ग्राउंडिंग कंडक्टरों की तुलना तालिका और फ़ील्ड-सिद्ध इंस्टॉलेशन युक्तियाँ मिलेंगी। यदि आप ब्रेडेड ग्राउंडिंग उत्पादों का मूल्यांकन कर रहे हैं या किसी मशीन, पैनल, वाहन या बाड़े के लिए ग्राउंडिंग रणनीति बना रहे हैं, तो आप स्पष्ट अगले चरणों के साथ निकलेंगे। निर्माताओं और परियोजना टीमों के लिए,डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड।ग्राउंडिंग कंडक्टर चयन और अनुकूलन का समर्थन करता है ताकि आपका डिज़ाइन प्रोटोटाइप से उत्पादन तक लगातार प्रदर्शन करे।

विषयसूची

• रूपरेखा
• ग्राउंड वायर वास्तव में क्या करता है
• ग्राहक पीड़ा बिंदु ग्राउंडिंग समस्याएँ उत्पन्न होती हैं
• सही ग्राउंड वायर कैसे चुनें
• सामान्य ग्राउंडिंग कंडक्टर के प्रकार और उनका उपयोग कब करें
• आकार संबंधी विचार जो आश्चर्यजनक विफलताओं को रोकते हैं
• इंस्टालेशन प्रथाएं जो ग्राउंडिंग को बनाती या बिगाड़ती हैं
• सामान्य गलतियाँ और उनसे कैसे बचें
• फ़ील्ड में ग्राउंडिंग गुणवत्ता कैसे सत्यापित करें
• अक्सर पूछे जाने वाले प्रश्न
• अगले कदम

रूपरेखा

1. सुरक्षा और सिग्नल अखंडता में ग्राउंड वायर का उद्देश्य
2. खराब ग्राउंडिंग के लक्षण और वे क्यों होते हैं
3. विद्युत भार, आवृत्ति व्यवहार और पर्यावरण को कवर करने वाला चयन ढांचा
4. ब्रेडेड पट्टियों, फंसे हुए तारों और बसबारों की तुलना
5. स्थापना विवरण जो प्रतिरोध को कम करते हैं और ढीलापन रोकते हैं
6. सत्यापन के तरीके और व्यावहारिक स्वीकृति जाँच
7. अक्सर पूछे जाने वाले प्रश्न और सोर्सिंग मार्गदर्शन

ग्राउंड वायर वास्तव में क्या करता है

वाक्यांश "ग्राउंड वायर" का उपयोग कई कार्यों के लिए किया जाता है, और उन्हें मिलाने से कई परियोजनाएँ मुश्किल में पड़ जाती हैं। अधिकांश अनुप्रयोगों में, ग्राउंड वायर इनमें से एक या अधिक कार्यों का समर्थन करता है:

• सुरक्षा दोष पथ: यदि कोई लाइव कंडक्टर किसी धातु के बाड़े से संपर्क करता है, तो ग्राउंड पथ फॉल्ट करंट को ले जाने में मदद करता है ताकि सुरक्षा उपकरण जल्दी से ट्रिप हो सकें।
• समविभव संबंध: धातु के हिस्सों को इस तरह से जोड़ने से कि वे लगभग समान क्षमता पर रहें, स्पर्श वोल्टेज कम हो जाता है और उत्पन्न होने का जोखिम कम हो जाता है।
• शोर नियंत्रण और संदर्भ स्थिरता: एक अच्छा ग्राउंड कनेक्शन एक नियंत्रित रिटर्न पथ प्रदान करके और प्रासंगिक आवृत्तियों पर प्रतिबाधा को कम करके विद्युत चुम्बकीय हस्तक्षेप को कम कर सकता है।
• बिजली और उछाल मोड़: कुछ प्रणालियों में, ग्राउंडिंग कंडक्टर उच्च-ऊर्जा ट्रांजिएंट को सुरक्षित रूप से रूट करने में मदद करते हैं (अक्सर व्यापक बॉन्डिंग और सर्ज रणनीति के हिस्से के रूप में)।

शब्द पर ध्यान देंप्रतिबाधा, न केवल प्रतिरोध। कई ग्राउंडिंग समस्याएं उच्च आवृत्तियों पर दिखाई देती हैं, जहां एक कंडक्टर जो बुनियादी मीटर पर "ठीक" दिखता है, फिर भी प्रेरण, लंबाई और कनेक्शन ज्यामिति के कारण खराब व्यवहार करता है। इसीलिए ग्राउंडिंग कंडक्टर का भौतिक आकार उसके क्रॉस-सेक्शनल क्षेत्र जितना ही मायने रख सकता है।

ग्राहक पीड़ा बिंदु ग्राउंडिंग समस्याएँ उत्पन्न होती हैं

यदि आपका कभी कोई सिस्टम बेंच टेस्ट में पास हुआ हो, लेकिन किसी कारखाने, वाहन या बाहरी इंस्टॉलेशन में विफल हो गया हो, तो ग्राउंडिंग अक्सर कहानी का हिस्सा होती है। यहां ग्राहकों की सबसे आम समस्याएं हैं जो हम औद्योगिक और इलेक्ट्रॉनिक प्रणालियों में देखते हैं:

• यादृच्छिक रीसेट और अस्पष्टीकृत दोष: आंतरायिक ग्राउंडिंग कनेक्शन वोल्टेज बदलाव पैदा कर सकते हैं जो नियंत्रण इलेक्ट्रॉनिक्स को भ्रमित करते हैं।
• ईएमआई जो दूर नहीं जाएगी: परिरक्षण और फिल्टर खराब रिटर्न पथ या बाड़ों के बीच उच्च-प्रतिबाधा संबंध के लिए पूरी तरह से क्षतिपूर्ति नहीं कर सकते हैं।
• असफल निरीक्षण या अनुपालन में देरी: अपर्याप्त बॉन्डिंग, गलत समाप्ति, या खराब दस्तावेज़ीकरण के कारण पुनः कार्य और शेड्यूल स्लिप हो सकता है।
• कनेक्शन बिंदुओं पर ज़्यादा गरम होना: एक "छोटा" संपर्क मुद्दा फॉल्ट करंट या बार-बार उछाल की स्थिति में एक हॉट स्पॉट बन जाता है।
• संक्षारण और ढीलापन: बाहरी, समुद्री, आर्द्र, या रासायनिक वातावरण टीमों की अपेक्षा से अधिक तेजी से कनेक्शन को खराब कर सकता है।
• विधानसभा सिरदर्द: जो तार बहुत कड़े, बहुत छोटे, या थकावट वाले होते हैं, वे उत्पादन को असंगत बना सकते हैं।

अच्छी खबर यह है कि इनमें से अधिकतर को रोका जा सकता है। मुख्य बात यह है कि ग्राउंडिंग को एक यांत्रिक और विद्युत डिजाइन समस्या के रूप में माना जाए, न कि किसी बाद के विचार के रूप में।

सही ग्राउंड वायर कैसे चुनें

एक विश्वसनीय चयन प्रक्रिया आपकी वास्तविक बाधाओं से शुरू होती है, न कि केवल कैटलॉग विवरण से। इस ढांचे का प्रयोग करें:

1) ग्राउंडिंग कार्य को परिभाषित करें

• क्या यह मुख्य रूप से सुरक्षा संबंध, शोर नियंत्रण, सर्ज हैंडलिंग या संयोजन है?
• क्या यह एनक्लोजर-टू-एनक्लोजर बॉन्डिंग, डोर बॉन्डिंग, पैनल बॉन्डिंग, या केबल शील्ड समाप्ति है?

2) विद्युत मांगों का मानचित्र तैयार करें

• दोष वर्तमान अपेक्षाएँ: सुरक्षात्मक उपकरण का व्यवहार कम-प्रतिबाधा पथ पर निर्भर करता है।
• आवृत्ति व्यवहार: शोर और ईएमआई के लिए, छोटे और चौड़े कंडक्टर अक्सर लंबे, संकीर्ण कंडक्टरों से बेहतर प्रदर्शन करते हैं।
• साइकिल शुल्क: समसामयिक उछाल निरंतर चालू साझाकरण से भिन्न होते हैं।

3) यांत्रिक वास्तविकता का मिलान करें

• क्या यह लचीला होगा (दरवाजे, टिका, कंपन, रोबोटिक्स)? यदि हाँ, तो एक लचीला ग्राउंडिंग कंडक्टर महत्वपूर्ण है।
• क्या जगह तंग है? क्या बार-बार मोड़ त्रिज्या की आवश्यकता है?
• क्या इंस्टॉलरों के पास टॉर्क फास्टनरों तक लगातार उचित पहुंच होगी?

4) पर्यावरण पर विचार करें

• आर्द्रता, नमक स्प्रे, रसायन, उच्च तापमान, यूवी जोखिम, या तेल संदूषण सामग्री विकल्पों को बदल सकते हैं।
• यदि संक्षारण की संभावना है, तो सतह के उपचार और कनेक्शन हार्डवेयर कंडक्टर सामग्री के समान ही मायने रखते हैं।

5) समाप्ति की रणनीति जल्दी तय करें

• रिंग टर्मिनल, लग्स, वेल्ड टैब, स्टड कनेक्शन, या क्लैंप-स्टाइल बॉन्डिंग प्रत्येक अलग कंडक्टर निर्माण की मांग करती है।
• समाप्ति में निरंतरता प्रदर्शन में निरंतरता के बराबर होती है।

यदि आप उत्पादन में कम आश्चर्य चाहते हैं, तो हार्नेस ड्राइंग को अंतिम रूप देने से पहले इन निर्णयों को लॉक कर लें। डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड। अक्सर बड़े पैमाने पर उत्पादन से पहले फिट, लचीलेपन और समाप्ति अनुकूलता की पुष्टि करके टीमों का समर्थन करता है।

सामान्य ग्राउंडिंग कंडक्टर के प्रकार और उनका उपयोग कब करें

कई औद्योगिक अलमारियों के लिए, "सर्वोत्तम" विकल्प एक संयोजन है: पैनल में एक बॉन्डिंग बार, दरवाजे और चलने वाले हिस्सों के लिए छोटी ब्रेडेड पट्टियाँ, और निश्चित कनेक्शन के लिए अच्छी तरह से समाप्त फंसे हुए कंडक्टर।

आकार संबंधी विचार जो आश्चर्यजनक विफलताओं को रोकते हैं

साइज़िंग सिर्फ "बड़ा बेहतर है" नहीं है। अधिक आकार से कठोरता, असेंबली समस्याएँ और थकान पैदा हो सकती है। अंडरसाइज़िंग ज़्यादा गरम हो सकती है, सुरक्षात्मक उपकरण साफ़ करने में विफल हो सकती है, या अस्थिर संदर्भ बना सकती है। इन सिद्धांतों को ध्यान में रखें:

• छोटी धड़कन अधिक मोटीशोर से संबंधित कई मुद्दों के लिए। लंबाई कम करने से अक्सर क्रॉस-सेक्शन बढ़ाने की तुलना में प्रदर्शन में अधिक सुधार होता है।
• वाइडर राउंड को हरा सकता हैउच्च आवृत्तियों पर. ठीक से स्थापित होने पर फ्लैट ब्रेडेड पट्टियाँ प्रतिबाधा को कम कर सकती हैं।
• कनेक्शन क्षेत्र मायने रखता है. एक छोटे संपर्क पैच पर एक मोटा कंडक्टर अभी भी खराब प्रदर्शन कर सकता है।
• थर्मल और फॉल्ट घटनाएं अलग-अलग हैं. एक कंडक्टर एक छोटी फॉल्ट पल्स से बच सकता है, फिर भी बार-बार होने वाले उछाल या खराब जोड़ पर हीटिंग के कारण विफल हो जाता है।

यदि आपका डिज़ाइन किसी विशेष विद्युत कोड या उद्योग मानक को पूरा करना चाहिए, तो उस मानक की आकार पद्धति को आधार रेखा के रूप में उपयोग करें, फिर शीर्ष पर यांत्रिक और पर्यावरणीय आवश्यकताओं को पूरा करें। जब संदेह हो, तो समाप्ति और माउंटिंग को प्रथम श्रेणी डिज़ाइन आइटम के रूप में मानें, न कि "इंस्टॉलर विवरण" के रूप में।

इंस्टालेशन प्रथाएं जो ग्राउंडिंग को बनाती या बिगाड़ती हैं

अधिकांश ग्राउंडिंग विफलताएँ इंटरफ़ेस पर होती हैं। कंडक्टर शायद ही कभी समस्या है; कनेक्शन आमतौर पर है. ये प्रथाएँ नाटकीय रूप से परिणामों में सुधार करती हैं:

जहां बॉन्डिंग की आवश्यकता हो वहां साफ धातु-से-धातु संपर्क का उपयोग करें

• बॉन्डिंग बिंदु पर पेंट, एनोडाइजिंग या कोटिंग्स को हटा दें, जब तक कि हार्डवेयर को विश्वसनीय रूप से कोटिंग्स को छेदने के लिए डिज़ाइन नहीं किया गया हो।
• समय के साथ संपर्क दबाव बनाए रखने के लिए उपयुक्त वॉशर या बॉन्डिंग हार्डवेयर का उपयोग करें।

कंपन के तहत ढीलेपन को नियंत्रित करें

• अपने हार्डवेयर और वातावरण के अनुकूल लॉकिंग विधियों का उपयोग करें।
• लगातार टॉर्क लागू करें और उत्पादन के लिए इसका दस्तावेजीकरण करें।

लंबाई कम करें और लूप से बचें

• ग्राउंड कंडक्टरों को यथासंभव छोटा और सीधा रूट करें।
• बड़े लूपों से बचें जो एंटीना की तरह हस्तक्षेप उठा सकते हैं।

यह न हिले इसकी आशा करने के बजाय गति के लिए डिज़ाइन करें

• दरवाज़ों, कब्ज़ों और हिलने वाली असेंबलियों के लिए, उचित तनाव राहत के साथ एक ब्रेडेड ग्राउंड स्ट्रैप अक्सर एक कठोर तार से अधिक समय तक टिकता है।
• मोड़ त्रिज्या का सम्मान करें और सुनिश्चित करें कि पट्टा या तार यांत्रिक स्टॉप नहीं है।

समाप्ति का मानकीकरण करें

• एक समाप्ति शैली चुनें और इसे सभी बिल्ड में लगातार लागू करें।
• क्रिम्प गुणवत्ता, लग फिट, और संपर्क सतह की तैयारी नियंत्रित प्रक्रियाएं होनी चाहिए।

सामान्य गलतियाँ और उनसे कैसे बचें

• ढालों के लिए लंबी "पिगटेल" का उपयोग करनाजो उच्च-आवृत्ति प्रदर्शन को कमजोर करता है। शील्ड बॉन्ड को छोटा रखें और उपयुक्त होने पर क्लैंप दृष्टिकोण पर विचार करें।
• पेंट के माध्यम से चेसिस संपर्क पर भरोसा करना. यदि आप धातु संपर्क की गारंटी नहीं दे सकते, तो यह न मानें कि यह मौजूद है।
• बिना योजना के धातुओं का मिश्रण करना. असमान धातुएं और नमी संक्षारण को तेज कर सकती हैं और प्रतिरोध बढ़ा सकती हैं।
• दरवाजे की बॉन्डिंग को नजरअंदाज करना. यदि दरवाजा शोर मचाने वाली फ्लोटिंग प्लेट बन जाए तो एक बढ़िया पैनल ग्राउंड मदद नहीं करता है।
• किसी कठोर कंडक्टर को अत्यधिक मोड़ना. कंपन थकान वास्तविक है; संचलन के लिए डिज़ाइन किया गया कंडक्टर चुनें।
• केवल बुनियादी निरंतरता बीप के साथ परीक्षण. वास्तविक परिस्थितियों में निरंतरता एक मजबूत, कम-प्रतिबाधा बंधन के बराबर नहीं है।

फ़ील्ड में ग्राउंडिंग गुणवत्ता कैसे सत्यापित करें

सत्यापन जोखिम से मेल खाना चाहिए. सरल बॉन्डिंग के लिए, कम-प्रतिरोध जांच सहायक हो सकती है। संवेदनशील प्रणालियों के लिए, आपको अतिरिक्त तरीकों की आवश्यकता हो सकती है। व्यावहारिक विकल्पों में शामिल हैं:

• दृश्य निरीक्षण: कोटिंग हटाने, हार्डवेयर प्रकार की पुष्टि करें, और यह कि कंडक्टर तनावपूर्ण नहीं है।
• कम प्रतिरोध माप: केवल एक बुनियादी मल्टीमीटर ही नहीं, बल्कि कम-ओम कार्य के लिए उपयुक्त उपकरण के साथ बंधन को मापें।
• विगल परीक्षण: रुक-रुक कर होने वाले व्यवहार की निगरानी करते समय दरवाजे या हार्नेस को सावधानी से हिलाएं।
• लोड के तहत थर्मल जांच: हॉट स्पॉट अक्सर उच्च-प्रतिरोध जोड़ों को प्रकट करते हैं।
• शोर लक्षण सत्यापन: यदि ग्राउंडिंग का उद्देश्य हस्तक्षेप को कम करना है, तो पहले और बाद के मापों से पुष्टि करें जो आपकी वास्तविक परिचालन स्थितियों से मेल खाते हों।

यदि आपका सिस्टम सुरक्षा-महत्वपूर्ण है, तो लागू विद्युत कोड और संगठनात्मक परीक्षण प्रक्रियाओं का पालन करें। यह आलेख सामान्य इंजीनियरिंग मार्गदर्शन प्रदान करता है, लेकिन अंतिम स्वीकृति मानदंड आपके उद्योग और अनुपालन दायित्वों से मेल खाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

• क्या ग्राउंड वायर न्यूट्रल वायर के समान है?
  नहीं, कई प्रणालियों में, सामान्य ऑपरेशन के दौरान न्यूट्रल कैरीज़ करंट लौटाता है, जबकि ग्राउंड कंडक्टर सुरक्षा बंधन और गलती की स्थिति के लिए होता है। वे अलग-अलग भूमिकाएँ निभाते हैं और डिज़ाइन और स्थापना में उनके साथ अलग-अलग व्यवहार किया जाता है।
• मुझे नियमित तार के स्थान पर ब्रेडेड ग्राउंड स्ट्रैप का उपयोग कब करना चाहिए?
  ब्रेडेड पट्टियों को अक्सर चलने वाले हिस्सों, कंपन वातावरण, या छोटे, चौड़े, कम-प्रतिबाधा कनेक्शन के लिए पसंद किया जाता है जो शोर नियंत्रण का समर्थन करते हैं। फ्लेक्सिंग अपरिहार्य होने पर वे डोर बॉन्डिंग और एनक्लोजर बॉन्डिंग को अधिक विश्वसनीय भी बना सकते हैं।
• क्या मोटा ज़मीनी तार हमेशा हस्तक्षेप को कम करता है?
  हमेशा नहीं। लंबाई कम करना, कनेक्शन क्षेत्र में सुधार करना, और प्रतिबाधा कम करने वाली ज्यामिति का उपयोग करना क्रॉस-सेक्शन बढ़ाने से कहीं अधिक मायने रख सकता है - विशेष रूप से उच्च-आवृत्ति शोर के लिए।
• सब कुछ निरंतरता दिखाने के बावजूद भी मेरे सिस्टम में अभी भी शोर क्यों है?
  निरंतरता ही यह सिद्ध करती है कि कोई मार्ग है। शोर की समस्याएँ अक्सर ऑपरेटिंग आवृत्तियों पर प्रतिबाधा, खराब बॉन्डिंग ज्यामिति, लंबी पिगटेल, या असंगत ढाल समाप्ति से संबंधित होती हैं।
• समय के साथ ग्राउंड कनेक्शन विफल होने का क्या कारण है?
  सामान्य कारणों में कंपन ढीला होना, संक्षारण, खराब सतह की तैयारी, अपर्याप्त तनाव राहत, और असंगत क्रिंप या लग गुणवत्ता शामिल हैं। पर्यावरणीय जोखिम इन सभी में तेजी ला सकता है।
• मैं उत्पादन में ग्राउंडिंग को और अधिक सुसंगत कैसे बना सकता हूँ?
  हार्डवेयर और समाप्ति को मानकीकृत करें, टॉर्क स्पेक्स को परिभाषित करें, सतह की तैयारी को नियंत्रित करें, और ऐसे कंडक्टर चुनें जो असेंबली प्रक्रिया में फिट हों। संगति प्रक्रिया नियंत्रण के बारे में उतनी ही है जितनी कि कंडक्टर की पसंद के बारे में।
• क्या मैं अपने बाड़े या हार्नेस के लिए ग्राउंडिंग कंडक्टरों को अनुकूलित कर सकता हूँ?
  हाँ। कई निर्माता कस्टम लंबाई, चोटी निर्माण और समाप्ति विकल्प प्रदान करते हैं। यदि आपके पास तंग जगह, आवाजाही, या संक्षारण बाधाएं हैं, तो अनुकूलन अक्सर पुन: कार्य को कम कर देता है और विश्वसनीयता में सुधार करता है।

अगले कदम

यदि आप अस्पष्टीकृत ईएमआई, असंगत उपकरण व्यवहार, दरवाजे की बॉन्डिंग संबंधी समस्याओं, या ग्राउंडिंग बिंदुओं से जूझ रहे हैं जो खराब हो जाते हैं या ढीले हो जाते हैं, तो ग्राउंड वायर को सहायक उपकरण के रूप में न लें। इसे विद्युत, यांत्रिक और पर्यावरणीय आवश्यकताओं के साथ एक डिज़ाइन किए गए घटक की तरह मानें।

यदि आप ग्राउंडिंग कंडक्टर शैली चुनने, समाप्ति विकल्पों को परिभाषित करने, या लचीलेपन और स्थापना बाधाओं का मिलान करने में सहायता चाहते हैं, तो डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड। आपके मूल्यांकन और उत्पादन आवश्यकताओं का समर्थन कर सकता है। अपने एप्लिकेशन विवरण और चित्र साझा करें, और हम एक व्यावहारिक ग्राउंडिंग समाधान की अनुशंसा करेंगे जिसे आप बार-बार और आत्मविश्वास से बना सकते हैं-हमसे संपर्क करेंप्रारंभ करना।
