ईएमआई शील्डिंग और केबल सुरक्षा के लिए ब्रेडेड कॉपर ट्यूब सबसे पसंदीदा विकल्प क्यों है?

आधुनिक इलेक्ट्रॉनिक्स छोटे, तेज़ और शोर के प्रति कहीं अधिक संवेदनशील होते जा रहे हैं। यह बहुत अच्छा है - जब तक कि एक पूरी तरह से "कार्यशील" केबल यादृच्छिक रीसेट, अस्थिर सिग्नल या असफल अनुपालन परीक्षण का कारण न बनने लगे। यदि आप विद्युतचुंबकीय हस्तक्षेप, स्थैतिक निर्वहन, या तारों से निपट रहे हैं जो तंग असेंबली में रगड़ते और चिपकते रहते हैं,ब्रेडेड कॉपर ट्यूबयह सबसे व्यावहारिक सुधारों में से एक है जिसे आप अपने पूरे सिस्टम को फिर से डिज़ाइन किए बिना लागू कर सकते हैं।

अमूर्त

यह आलेख बताता है कि एब्रेडेड कॉपर ट्यूबकरता है, सामान्य समस्याएं जो यह हल करता है (ईएमआई, घर्षण, स्थैतिक निर्माण और यांत्रिक तनाव), और अपने पर्यावरण के लिए सही निर्माण कैसे चुनें। आपको वास्तविक दुनिया के उपयोग के मामलों में सामग्री विकल्पों (नंगे तांबे, टिनयुक्त तांबे, चांदी-प्लेटेड तांबे और स्टेनलेस वेरिएंट) से मेल खाने में मदद करने के लिए एक स्पष्ट चयन चेकलिस्ट, इंस्टॉलेशन सर्वोत्तम अभ्यास और एक तुलना तालिका भी मिलेगी - ताकि आप अधिक भुगतान करने, कम निर्दिष्ट करने या इसे इस तरह से स्थापित करने से बच सकें जिससे इसके लाभ रद्द हो जाएं।

विषयसूची

1. दर्द बिंदुओं को ब्रेडेड कॉपर ट्यूब हल करता है
2. ब्रेडेड कॉपर ट्यूब क्या है और यह कैसे काम करती है
3. सही ब्रेडेड कॉपर ट्यूब कैसे चुनें
4. सामग्री और निर्माण तुलना तालिका
5. इंस्टालेशन और ग्राउंडिंग की सर्वोत्तम प्रथाएँ
6. जहां इसका आमतौर पर उपयोग किया जाता है
7. सोर्सिंग और गुणवत्ता जांच वास्तव में मायने रखती है
8. अक्सर पूछे जाने वाले प्रश्न
9. निष्कर्ष

रूपरेखा

• पहचानें कि क्या आपकी समस्या ईएमआई, स्थैतिक, घर्षण, या टाइट-बेंड थकान है
• परिरक्षण प्रदर्शन को समझें और व्यवहार में "कवरेज" का वास्तव में क्या अर्थ है
• अपने पर्यावरण के लिए सही सामग्री चुनें (आर्द्रता, नमक, गर्मी)
• इसका आकार सही रखें ताकि यह केबल को बंद किए बिना या कोई गैप छोड़े बिना फिट हो जाए
• इसे उचित समाप्ति के साथ स्थापित करें ताकि परिरक्षण "सजावटी" न बन जाए
• सरल जांच के साथ सत्यापन करें: निरंतरता, फिट, और ग्राउंडिंग अखंडता

दर्द बिंदुओं को ब्रेडेड कॉपर ट्यूब हल करता है

लोग आमतौर पर खोजना शुरू कर देते हैंब्रेडेड कॉपर ट्यूबजब कुछ "रहस्यमय तरीके से" गलत हो जाता है - विशेष रूप से मोटर, इनवर्टर, स्विचिंग बिजली की आपूर्ति, रिले, या सघन वायरिंग हार्नेस वाली असेंबलियों में। यहां सबसे आम दर्द बिंदु हैं जिन्हें यह संबोधित करता है:

• अस्थिर सिग्नल और ईएमआई सिरदर्द:शोर युग्मन से डेटा त्रुटियां, सेंसर बहाव, ऑडियो बज़, या रुक-रुक कर संचार विफलताएं हो सकती हैं जिन्हें डीबग करना दर्दनाक होता है।
• असफल ईएमसी या अनुपालन परीक्षण:आप फ़ंक्शन परीक्षण पास करते हैं, लेकिन उत्सर्जन या संवेदनशीलता परीक्षण सहयोग नहीं करते हैं - अक्सर परिरक्षण अंतराल या कमजोर ग्राउंडिंग के कारण।
• घर्षण और यांत्रिक घिसाव:धातु के किनारों, चलती असेंबलियों, या कंपन-भारी प्रणालियों के माध्यम से रूट किए गए केबल समय के साथ इन्सुलेशन के माध्यम से खराब हो सकते हैं।
• स्थैतिक बिजली का निर्माण:शुष्क वातावरण या गतिशील केबल वाहकों में, स्थैतिक जमा हो सकता है और संवेदनशील घटकों में प्रवाहित हो सकता है।
• तंग रूटिंग और बार-बार झुकना:कुछ सुरक्षात्मक आस्तीन कठोर या भारी हैं। एक ब्रेडेड ट्यूब हार्नेस के साथ झुकते और मुड़ते समय भी सुरक्षा प्रदान करती है।

मुख्य विचार: एक ब्रेडेड ट्यूब सिर्फ "आस्तीन" नहीं है। यह एक कार्यात्मक परत है जो हस्तक्षेप को कम कर सकती है, तारों की रक्षा कर सकती है, और अवांछित विद्युत ऊर्जा के लिए एक नियंत्रित पथ प्रदान कर सकती है - जब निर्दिष्ट और सही ढंग से स्थापित किया गया हो।

ब्रेडेड कॉपर ट्यूब क्या है और यह कैसे काम करती है

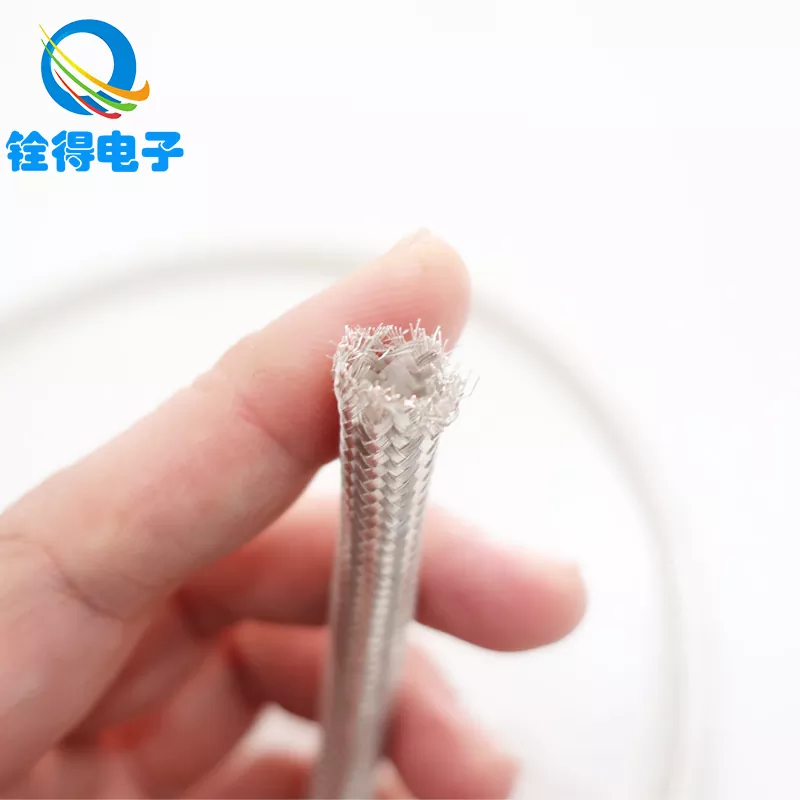

A ब्रेडेड कॉपर ट्यूबएक ट्यूबलर जाल है जो प्रवाहकीय तार के धागों को एक लचीली आस्तीन में गूंथकर बनाया जाता है। क्योंकि यह केबल बंडल के चारों ओर एक प्रवाहकीय नेटवर्क बनाता है, यह मदद कर सकता है:

• विद्युत चुम्बकीय हस्तक्षेप को कम करेंसंवेदनशील कंडक्टरों को एक प्रवाहकीय अवरोध से घेरकर
• उत्सर्जन कम करेंऐसे शोर को समाहित करके जो अन्यथा बाहर की ओर विकीर्ण हो सकता है
• स्थैतिक निर्वहन क्षमता प्रदान करेंजब उचित जमीनी पथ से जुड़ा हो
• यांत्रिक सुरक्षा में सुधार करेंघर्षण, संपीड़न और घर्षण के विरुद्ध

वास्तविक प्रणालियों में, प्रदर्शन विवरणों पर निर्भर करता है: चोटी का घनत्व, कवरेज, तार का व्यास, और - सबसे महत्वपूर्ण बात - आप चोटी को कैसे समाप्त और ग्राउंड करते हैं। खराब समाप्ति के साथ एक उच्च गुणवत्ता वाली चोटी सही ढंग से स्थापित औसत चोटी से भी बदतर प्रदर्शन कर सकती है।

सही ब्रेडेड कॉपर ट्यूब कैसे चुनें

एक चुननाब्रेडेड कॉपर ट्यूबयह "सबसे महंगा" विकल्प चुनने के बारे में नहीं है। यह ट्यूब की विशेषताओं को आपके वातावरण और आपके विफलता मोड से मेल खाने के बारे में है। इस चेकलिस्ट का उपयोग करें:

• प्राथमिक लक्ष्य परिभाषित करें:ईएमआई परिरक्षण, घर्षण संरक्षण, स्थैतिक निर्वहन, ग्राउंडिंग निरंतरता, या एक संयोजन?
• पर्यावरण की पुष्टि करें:इनडोर सूखा, आर्द्र, नमक स्प्रे, उच्च तापमान, रासायनिक जोखिम, या बाहरी घेरा?
• केबल बंडल का आकार मापें:हार्नेस का बाहरी व्यास (ओडी), साथ ही कनेक्टर्स के लिए विस्तार की आवश्यकता।
• सामग्री/ख़त्म पर निर्णय लें:नियंत्रित वातावरण के लिए नंगे तांबे, संक्षारण प्रतिरोध के लिए टिनयुक्त, विशेष चालकता आवश्यकताओं के लिए चांदी-प्लेटेड, या कठोर परिस्थितियों के लिए स्टेनलेस विकल्प।
• चोटी की कवरेज और घनत्व की जाँच करें:उच्च कवरेज आमतौर पर परिरक्षण में सुधार करता है लेकिन वायु प्रवाह को कम कर सकता है और कठोरता को बढ़ा सकता है।
• समाप्ति विधि की योजना बनाएं:क्लैंप, क्रिम्प, सोल्डर, या शील्ड टर्मिनेशन बैंड-यह कई लोगों की अपेक्षा से अधिक प्रदर्शन को प्रभावित करता है।

एक व्यावहारिक आकार नियम: एक आंतरिक व्यास चुनें जो बंडल पर बिना किसी दबाव के आसानी से फिट हो जाए। बहुत तंग और आप चोटी को ख़राब कर देंगे (और केबल पर दबाव डालेंगे)। बहुत ढीला है और आप अंतराल, आंदोलन और असंगत संपर्क पैदा करेंगे।

सामग्री और निर्माण तुलना तालिका

इंस्टालेशन और ग्राउंडिंग की सर्वोत्तम प्रथाएँ

यह वह जगह है जहां कई परिरक्षण परियोजनाएं विफल हो जाती हैं - इसलिए नहीं कि ब्रैड "खराब" है, बल्कि इसलिए कि इंस्टॉलेशन इसे अप्रभावी बनाता है। इसे सरल और अनुशासित रखें:

• निरंतर कवरेज बनाए रखें:बड़े अंतरालों, खींचे-खुले खंडों, या अचानक व्यास परिवर्तन से बचें जो हस्तक्षेप के लिए रिसाव पथ बनाते हैं।
• सही ढंग से समाप्त करें:एक क्लैंप या टर्मिनेशन बैंड का उपयोग करें जो जब संभव हो तो चोटी के चारों ओर सुसंगत, 360-डिग्री संपर्क बनाता है।
• इरादे से मैदान:यदि आप परिरक्षण प्रदर्शन चाहते हैं, तो कम-प्रतिबाधा पथ का उपयोग करके ब्रैड को स्थिर ग्राउंड संदर्भ से कनेक्ट करें। लंबे, पतले "पिगटेल" उच्च आवृत्तियों पर प्रभावशीलता को कम कर सकते हैं।
• सिरों को सुरक्षित रखें:घिसाव को रोकने और अंतर्निहित इन्सुलेशन को तेज धार से होने वाली क्षति को कम करने के लिए हीट-सिकोड़ें या यांत्रिक तनाव से राहत जोड़ें।
• आंदोलन के लिए खाता:हिलते हुए हार्नेस में, पर्याप्त ढील दें ताकि चोटी तनाव बिंदु न बन जाए।

एक त्वरित सत्यापन आदत: स्थापना के बाद, ब्रैड की लंबाई में निरंतरता की जांच करें और पुष्टि करें कि आपके समाप्ति बिंदुओं पर मजबूत यांत्रिक संपर्क है। यदि चोटी अंत में स्वतंत्र रूप से मुड़ सकती है, तो आपकी "ढाल" उस तरह से बंधी नहीं हो सकती जैसा आप सोचते हैं।

जहां इसका आमतौर पर उपयोग किया जाता है

आप देखेंगेब्रेडेड कॉपर ट्यूबकिसी भी उद्योग में जो संवेदनशील संकेतों को शोर वाले पावर इलेक्ट्रॉनिक्स या तंग तारों की बाधाओं के साथ मिलाता है। सामान्य परिदृश्यों में शामिल हैं:

• कंप्यूटर और डेटा उपकरण:आंतरिक डेटा और विद्युत लाइनों को हस्तक्षेप और यांत्रिक घिसाव से बचाना
• संचार प्रणालियाँ:बाहरी हस्तक्षेप को कम करना और हार्नेस के बीच क्रॉस-टॉक को कम करना
• ऑटोमोटिव इलेक्ट्रॉनिक्स:जटिल ऑनबोर्ड विद्युत चुम्बकीय वातावरण में स्थिर संचालन का समर्थन करना
• औद्योगिक स्वचालन:पीएलसी नियंत्रण वायरिंग, मोटर ड्राइव और सेंसर हार्नेस के आसपास केबल सुरक्षा
• चिकित्सकीय संसाधन:सटीक उपकरणों और नैदानिक ​​प्रणालियों के लिए बेहतर विद्युत चुम्बकीय स्थिरता

यदि आपके सिस्टम में स्विचिंग, रैपिड ट्रांसिएंट्स, या डेंस हार्नेस रूटिंग शामिल है, तो ब्रेडेड स्लीव सबसे अधिक लागत प्रभावी सुधारों में से एक हो सकता है - विशेष रूप से बोर्डों को फिर से डिजाइन करने, केबल रूट बदलने, या हर जगह भारी फ़िल्टरिंग जोड़ने की तुलना में।

सोर्सिंग और गुणवत्ता जांच वास्तव में मायने रखती है

सभी ब्रेडेड ट्यूब समान नहीं हैं। दो ट्यूब एक नज़र में समान दिख सकती हैं और वास्तविक असेंबली में बहुत अलग प्रदर्शन कर सकती हैं। आपूर्तिकर्ताओं का मूल्यांकन करते समय, ठोस संकेतकों पर ध्यान दें:

• एकसमान चोटी संरचना:लगातार बुनाई कमजोर स्थानों को कम करती है और स्थापना में दोहराव में सुधार करती है
• स्थिर आयाम:आंतरिक व्यास और विस्तार व्यवहार सभी बैचों में पूर्वानुमानित होना चाहिए
• सामग्री और खत्म स्थिरता:प्लेटिंग/फिनिश गुणवत्ता संक्षारण प्रतिरोध और दीर्घकालिक विद्युत स्थिरता को प्रभावित करती है
• यांत्रिक संचालन:अच्छी चोटी रूटिंग के दौरान टूटने, ख़राब होने और टूटने से बचती हैं
• अनुकूलन समर्थन:यदि आपके हार्नेस में असामान्य व्यास, लंबाई या समाप्ति आवश्यकताएं हैं, तो अनुकूलन से समय की बचत हो सकती है और असेंबली जोखिम कम हो सकता है

यहीं पर एक अनुभवी निर्माता के साथ काम करने से परीक्षण-और-त्रुटि को कम किया जा सकता है। उदाहरण के लिए,डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड कई अनुप्रयोग परिवेशों में परिरक्षण और केबल सुरक्षा के लिए ब्रेडेड कॉपर ट्यूब विकल्प तैयार करता है, और आप स्लीव को रूट करने और समाप्त करने की योजना के आधार पर विभिन्न सामग्री विकल्पों और विशिष्टताओं का समर्थन कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या ब्रेडेड कॉपर ट्यूब परिरक्षण और भौतिक सुरक्षा दोनों के लिए काम करती है?
ए:हाँ। यह विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद कर सकता है और साथ ही केबलों को घर्षण और संपीड़न से भी बचा सकता है। संतुलन ब्रैड घनत्व और ट्यूब कैसे स्थापित किया गया है पर निर्भर करता है।

Q2: क्या डिब्बा बंद तांबा हमेशा नंगे तांबे से बेहतर होता है?
ए:हमेशा नहीं। नंगा तांबा नियंत्रित वातावरण में अच्छा प्रदर्शन करता है और अक्सर अधिक लागत प्रभावी होता है। जब आर्द्रता, ऑक्सीकरण जोखिम, या कठोर वातावरण में लंबी सेवा जीवन मायने रखता है तो डिब्बाबंद तांबा एक बेहतर विकल्प है।

Q3: मैं केबल बंडल के लिए ब्रेडेड कॉपर ट्यूब का आकार कैसे तय करूं?
ए:पूरे बंडल के बाहरी व्यास को मापें (जैकेट की मोटाई सहित) और एक आंतरिक व्यास का चयन करें जो बिना किसी दबाव के फिसलता हो। यदि बंडल में कनेक्टर हैं, तो समाप्ति से पहले एक विस्तार योग्य आस्तीन या स्थापना की योजना पर विचार करें।

Q4: कभी-कभी बुनी हुई आस्तीन के साथ भी परिरक्षण "काम नहीं करता" क्यों है?
ए:सबसे आम कारण खराब समाप्ति या ग्राउंडिंग है। यदि ब्रैड ठीक से बंधा नहीं है (या ग्राउंडिंग पथ उच्च प्रतिबाधा है), तो परिरक्षण प्रभावशीलता नाटकीय रूप से कम हो सकती है।

Q5: क्या ब्रेडेड कॉपर ट्यूब स्थैतिक बिजली में मदद कर सकती है?
ए:यह तब तक हो सकता है, जब तक यह नियंत्रित डिस्चार्ज पथ से जुड़ा है। ब्रैड की चालकता स्थैतिक बिल्डअप को अप्रत्याशित रूप से जमा होने और डिस्चार्ज होने देने के बजाय उसे खत्म करने में मदद कर सकती है।

निष्कर्ष

यदि आप ईएमआई से जूझ रहे हैं, आंतरायिक दोषों का पीछा कर रहे हैं, या तंग, उच्च-तनाव वाले रूटिंग पथों में हार्नेस की रक्षा करने की कोशिश कर रहे हैं,ब्रेडेड कॉपर ट्यूबउन अपग्रेडों में से एक है जो आपके पूरे डिज़ाइन को उल्टा किए बिना बड़े पैमाने पर परिणाम दे सकता है। तरकीब यह है कि अपने पर्यावरण के लिए सही सामग्री का चयन करें, उसका आकार सही रखें और इसे इस तरह से समाप्त करें जिससे निरंतर परिरक्षण और विश्वसनीय संपर्क बना रहे।

यदि आप सही विनिर्देश चुनने में सहायता चाहते हैं - या आप वास्तविक असेंबली में एक जिद्दी हस्तक्षेप या स्थायित्व समस्या को हल करने का प्रयास कर रहे हैं -डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडआपके एप्लिकेशन के अनुरूप ब्रेडेड कॉपर ट्यूब विकल्पों के साथ आपके प्रोजेक्ट का समर्थन कर सकता है। क्या आप "अनुमान लगाने" से स्वच्छ, अधिक विश्वसनीय वायरिंग समाधान की ओर बढ़ने के लिए तैयार हैं?हमसे संपर्क करेंअपनी आवश्यकताओं पर चर्चा करने और एक व्यावहारिक अनुशंसा प्राप्त करने के लिए।
