अविश्वसनीय ग्राउंडिंग के लिए कॉपर ब्रैड एक शांत समाधान क्यों है?

अमूर्त

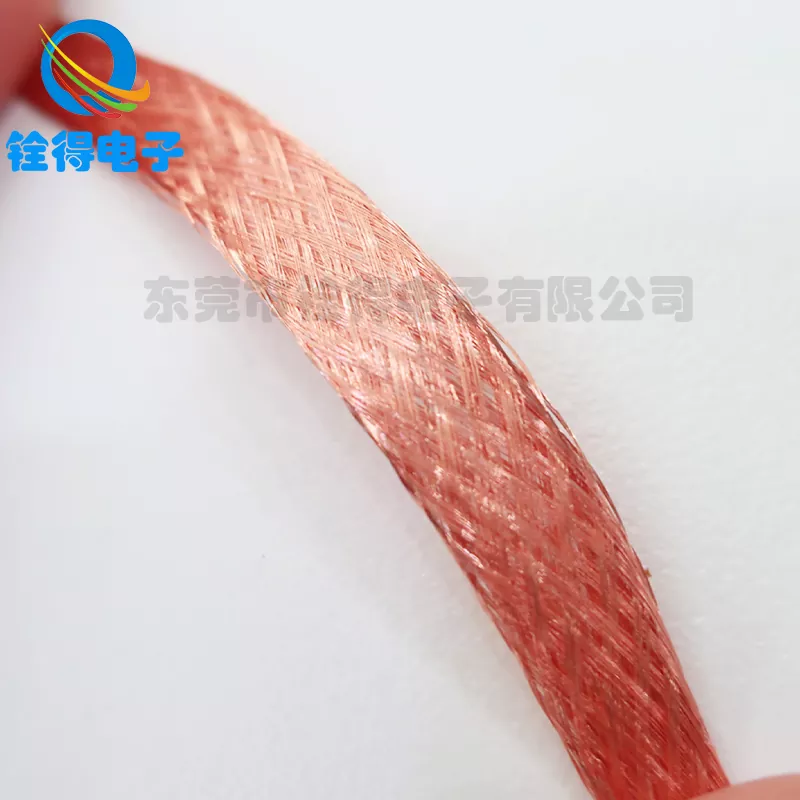

तांबे की चोटी सरल दिखती है - बस एक लचीली रिबन में बुनी गई किस्में - लेकिन यह उन जगहों पर दिखाई देती है जहां "सरल" समस्याएं तेजी से महंगी हो जाती हैं: ओवरहीटिंग बसबार लिंक, ग्राउंडिंग पट्टियाँ जो कंपन के तहत टूट जाती हैं, परिरक्षण पथ जो रुक-रुक कर चलते हैं, और बैटरी या इन्वर्टर जोड़ जो कुछ महीनों के बाद ढीले हो जाते हैं। यह आलेख क्या तोड़ता हैतांबे की चोटीवास्तव में करता है, यह किन सामान्य विफलताओं को रोकता है, और अपने वर्तमान के लिए सही चोटी का चयन कैसे करें, पर्यावरण, और यांत्रिक तनाव। आपको इंस्टॉलेशन युक्तियाँ भी मिलेंगी जो कॉलबैक को कम करती हैं, केबल लग्स और कठोर पट्टियों की तुलना, और अक्सर पूछे जाने वाले प्रश्न जो उत्तर देते हैं ज्यादातर टीमें कुछ गलत होने के बाद ही सवाल पूछती हैं।

कोटेशन का अनुरोध करने से पहले इस चयन चेकलिस्ट का उपयोग करें:

• वर्तमान और कर्तव्य चक्र:निरंतर बनाम लघु विस्फोट, और शिखर कितनी बार घटित होते हैं।
• तापमान वृद्धि सीमाएँ:इन्सुलेशन, प्लास्टिक, या संवेदनशील सेंसर के पास क्या स्वीकार्य है।
• पर्यावरण:इनडोर स्वच्छ, आर्द्र, नमकीन, तैलीय, रासायनिक, या बाहरी यूवी जोखिम।
• आंदोलन प्रोफ़ाइल:निरंतर कंपन, कभी-कभी फ्लेक्स, काज गति, या केवल थर्मल विस्तार।
• समाप्ति विधि:सिकुड़े हुए लग्स, वेल्डेड सिरे, दबी हुई हथेलियाँ, या सोल्डर कनेक्शन।
• बढ़ते ज्यामिति:बोल्ट का आकार, रिक्ति, मोड़ त्रिज्या, और निकासी।
• सामग्री युग्मन:कॉपर-टू-एल्यूमीनियम या कॉपर-टू-स्टील इंटरफेस पर अक्सर अतिरिक्त ध्यान देने की आवश्यकता होती है।

तांबे की चोटी का आकार तय करते समय वास्तव में क्या मायने रखता है:

• संकर अनुभागीय क्षेत्र:अधिक तांबे का मतलब आमतौर पर कम प्रतिरोध और कम गर्मी होता है।
• समाप्ति पर संपर्क गुणवत्ता:खराब अंत कनेक्शन वाली एक बड़ी चोटी अभी भी एक खराब असेंबली है।
• लंबाई:लंबी पट्टियाँ प्रतिरोध बढ़ाती हैं; तंग मोड़ों के बिना रन को यथासंभव छोटा रखें।
• लचीला जीवन:जोड़ों को हिलाने के लिए, ऐसे निर्माण को प्राथमिकता दें जो बार-बार झुकने को सहन कर सके।
• सतह की स्थिति:प्लेटिंग और सफाई दीर्घकालिक स्थिरता को प्रभावित करती है।

पर डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड, टीमें आम तौर पर ग्राउंडिंग, बॉन्डिंग और प्रवाहकीय इंटरकनेक्ट आवश्यकताओं के लिए कॉपर ब्रैड अनुप्रयोगों का समर्थन करती हैं, व्यावहारिक विवरणों पर ध्यान देने के साथ खरीदार जिन पर ध्यान देते हैं: दोहराने योग्य निर्माण, पर्यावरण के अनुकूल फिनिश विकल्प, और असेंबली जो वास्तविक स्थापना बाधाओं को पूरा करती हैं।

किसी भी आपूर्तिकर्ता से पूछने लायक प्रश्न:

• क्या आप चोटी निर्माण विवरण (स्ट्रैंड गिनती, चोटी शैली, नाममात्र क्रॉस-सेक्शन) प्रदान कर सकते हैं?
• संक्षारण प्रतिरोध के लिए कौन से प्लेटिंग/फिनिश विकल्प उपलब्ध हैं?
• समाप्ति कैसे की जाती है, और अंतिम गुणवत्ता का निरीक्षण कैसे किया जाता है?
• यदि कोई फ़ील्ड समस्या प्रकट होती है तो कौन सी बैच पहचान या ट्रैसेबिलिटी उपलब्ध है?
• क्या आप दरवाजे के झूले, कंपन क्षेत्र, या थर्मल विस्तार जोड़ के लिए पट्टा ज्यामिति की सिफारिश करने में मदद कर सकते हैं?

नंगे और टिनयुक्त तांबे की चोटी में क्या अंतर है?

नंगा तांबा उत्कृष्ट चालकता प्रदान करता है, लेकिन यह आर्द्र या संक्षारक वातावरण में अधिक आसानी से ऑक्सीकरण कर सकता है। टिनयुक्त तांबे की चोटी एक सुरक्षात्मक परत जोड़ती है जो आम तौर पर संक्षारण प्रतिरोध में सुधार करती है और कई असेंबली में सोल्डरिंग को आसान बनाती है।

क्या तांबे की चोटी विद्युत शोर को कम करती है?

यह तब मदद कर सकता है जब शोर खराब बॉन्डिंग या असंगत ग्राउंडिंग पथ से संबंधित हो। एक स्थिर, कम-प्रतिबाधा बंधन बाड़े की निरंतरता का समर्थन करता है और कम कर सकता है फ्लोटिंग क्षमताएं जो हस्तक्षेप में योगदान करती हैं। यह कोई जादुई फिल्टर नहीं है, लेकिन यह अक्सर स्वच्छ ग्राउंडिंग रणनीति का एक महत्वपूर्ण हिस्सा है।

चोटी मोटी दिखने पर भी मेरा पट्टा गर्म क्यों होता है?

गर्मी अक्सर सिरों से शुरू होती है। खराब सतह की तैयारी, ऑक्सीकरण, ढीला हार्डवेयर, या कम गुणवत्ता वाली समाप्ति हॉट स्पॉट बनाने के लिए पर्याप्त प्रतिरोध जोड़ सकती है। मेटल-टू-मेटल संपर्क, समाप्ति अखंडता और इंस्टॉलेशन टॉर्क रणनीति को सत्यापित करें - फिर स्ट्रैप की लंबाई और रूटिंग की समीक्षा करें।

कॉपर ब्रैड ग्राउंडिंग स्ट्रैप कितने समय तक चलना चाहिए?

सेवा जीवन आंदोलन की गंभीरता, पर्यावरण और स्थापना गुणवत्ता पर निर्भर करता है। सौम्य परिस्थितियों में, यह वर्षों तक चल सकता है। उच्च-कंपन या संक्षारक कर्तव्य में, सही प्लेटिंग, उचित रूटिंग और मजबूत समाप्ति "अल्पकालिक उपभोज्य" और "सेट-एंड-फॉरगेट" के बीच का अंतर बन जाती है।

क्या तांबे की चोटी कठोर बसबार लिंक की जगह ले सकती है?

कभी-कभी। यदि लक्ष्य लचीलापन (थर्मल विस्तार, कंपन, सेवा पहुंच) है, तो ब्रैड एक मजबूत उम्मीदवार है। यदि कनेक्शन पूरी तरह से स्थिर है और आपको अधिकतम कठोरता की आवश्यकता है, तो बसबार अधिक उपयुक्त हो सकता है। कई प्रणालियाँ दोनों का उपयोग करती हैं: निश्चित रनों के लिए बसबार, गति बिंदुओं के लिए ब्रैड।
