कॉपर स्ट्रैंडेड वायर बिजली और नियंत्रण केबलों में विश्वसनीयता कैसे सुधारता है?

अमूर्त

सही कंडक्टर चुनना उन निर्णयों में से एक है जो तब तक सरल दिखता है जब तक कि कोई परियोजना वास्तविक दुनिया में विफल न होने लगे: एक तंग नाली में अत्यधिक गरम होना, समाप्ति पर टूटे हुए तार, नियंत्रण सर्किट में अस्थिर रीडिंग, या कंपन थकान के कारण डाउनटाइम।तांबे का फंसा हुआ तार अक्सर इन समस्याओं को रोकने के लिए चुना जाता है - चालकता, लचीलेपन और यांत्रिक स्थायित्व को संतुलित करके। इस लेख में, मैं सबसे आम खरीदार समस्या बिंदुओं (वोल्टेज ड्रॉप, मोड़ त्रिज्या, समाप्ति गुणवत्ता, संक्षारण जोखिम, निरीक्षण मानकों और आपूर्तिकर्ता स्थिरता) के माध्यम से चलूंगा और दिखाऊंगा कि आपके आवेदन के लिए सही स्ट्रैंड निर्माण, आकार और सतह खत्म कैसे निर्दिष्ट करें। आपको व्यावहारिक जाँच सूचियाँ, तुलना तालिकाएँ और एक स्पष्ट FAQ अनुभाग भी मिलेगा ताकि आप "हमें लगता है कि यह ठीक है" से "हम जानते हैं कि यह कायम रहेगा" पर जा सकें।

विषयसूची

• लेख की रूपरेखा
• ग्राहक के दर्द बिंदु इसका समाधान करते हैं
• कॉपर स्ट्रैंडेड तार क्या है?
• जब स्ट्रैंडेड बीट्स सॉलिड
• बिना अनुमान के इसे कैसे निर्दिष्ट करें
• तुलना तालिका
• समाप्ति और स्थापना युक्तियाँ
• गुणवत्ता जांच के लिए खरीदारों को अनुरोध करना चाहिए
• सामान्य अनुप्रयोग
• एक सुसंगत आपूर्तिकर्ता का चयन करना
• अक्सर पूछे जाने वाले प्रश्न
• निष्कर्ष

लेख की रूपरेखा

• परिभाषित करनातांबे का फंसा हुआ तारऔर जिन समस्याओं को रोकने के लिए इसे डिज़ाइन किया गया है
• कंडक्टर की पसंद के वास्तविक खरीदार के दर्द बिंदुओं को मैप करें
• स्ट्रैंडिंग निर्माण, आकार और सतह के विकल्प (नंगे बनाम डिब्बाबंद) समझाएं
• एक व्यावहारिक विशिष्टता चेकलिस्ट प्रदान करें
• ट्रेड-ऑफ़ को स्पष्ट करने के लिए एक तुलना तालिका दिखाएँ
• समाप्ति, निरीक्षण और आपूर्तिकर्ता सत्यापन को कवर करें
• उन प्रश्नों के उत्तर दें जो खरीद टीमें और इंजीनियर सबसे अधिक पूछते हैं

ग्राहक के दर्द बिंदु इसका समाधान करते हैं

कंडक्टरों के बारे में मैंने जो अधिकांश शिकायतें सुनी हैं, वे वास्तव में धातु के बारे में नहीं हैं - वे इस बारे में हैं कि कंडक्टर जीवित रहने में विफल रहा। यहाँ मुद्दे हैंतांबे का फंसा हुआ तारआमतौर पर इसे कम करने के लिए चुना जाता है:

• समाप्ति पर टूटना या टूटना:बार-बार झुकने, कंपन, या तंग रूटिंग से ठोस कंडक्टर थक सकते हैं।
• हॉट स्पॉट और ओवरहीटिंग:कम आकार के कंडक्टर या ख़राब टर्मिनेशन वहां गर्मी पैदा करते हैं जहां आप इसे कम से कम चाहते हैं।
• वोल्टेज में गिरावट और अस्थिर प्रदर्शन:लंबे समय तक चलने वाली केबल या उच्च करंट लोड के कारण निर्दिष्ट तार कम हो जाते हैं।
• संक्षारण-प्रेरित विफलताएँ:नमी, खारी हवा और रासायनिक संपर्क कंडक्टरों और कनेक्शनों पर हमला कर सकते हैं।
• आपूर्तिकर्ताओं से असंगत बैच:यदि प्रक्रिया नियंत्रण कमजोर है तो स्ट्रैंड गिनती, व्यास सहनशीलता और सतह की स्थिति भिन्न हो सकती है।
• धीमी स्थापना और पुनः कार्य:रूटिंग और समाप्ति के दौरान आपसे लड़ने वाले केबलों में समय और श्रम खर्च होता है।

कॉपर स्ट्रैंडेड तार क्या है?

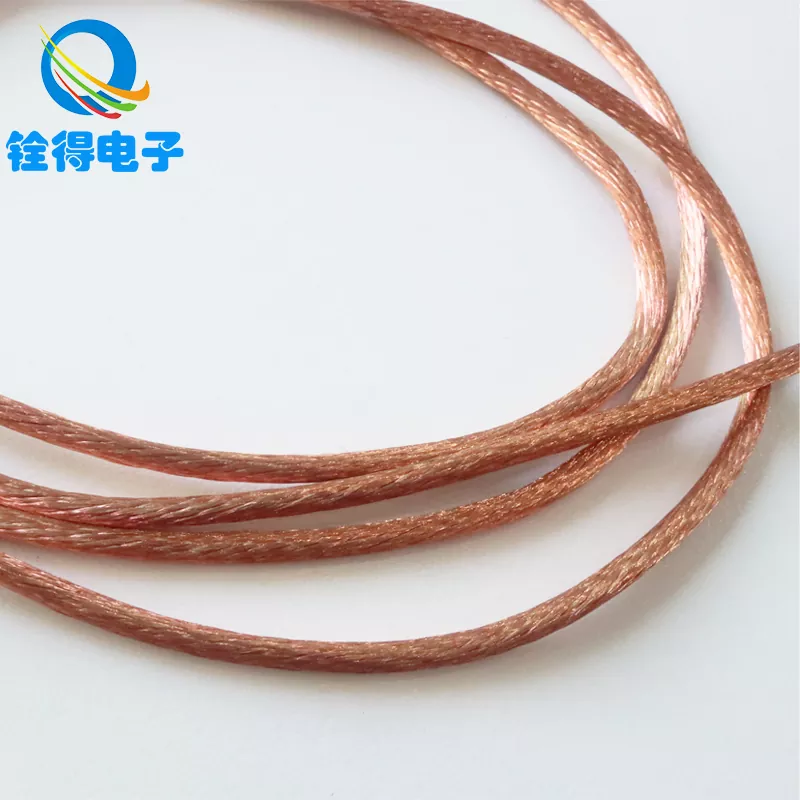

तांबे का फंसा हुआ तारएक कंडक्टर है जो कई छोटे तांबे के फिलामेंट्स (स्ट्रैंड्स) को एक निर्दिष्ट क्रॉस-सेक्शनल क्षेत्र के एकल कंडक्टर में घुमाकर बनाया जाता है। धातु के एक कठोर टुकड़े के बजाय, आपको एक बंडल मिलता है जो कई धागों पर यांत्रिक तनाव साझा करता है। वह डिज़ाइन मायने रखता है क्योंकि अधिकांश वास्तविक इंस्टॉलेशन में गति शामिल होती है - मोटरों से कंपन, हार्नेस में लचीलापन, नियंत्रण पैनल के अंदर तंग मोड़, या कैबिनेट दरवाजे का बार-बार खुलना और बंद होना।

"फंसे हुए" भाग केवल एक आरामदायक सुविधा नहीं है - यह एक विश्वसनीयता सुविधा है। अधिक स्ट्रैंड (और छोटे व्यक्तिगत स्ट्रैंड व्यास) का मतलब आमतौर पर बेहतर लचीलापन होता है, जिसका मतलब आमतौर पर तनाव बिंदुओं पर कम थकान होता है। समस्या यह है कि लचीलापन उचित समाप्ति विधियों के साथ मेल खाना चाहिए, अन्यथा आप उसी स्थान पर लाभ खो सकते हैं जहां आपको इसकी सबसे अधिक आवश्यकता है।

जब स्ट्रैंडेड बीट्स सॉलिड

यदि आपकी स्थापना पूरी तरह से स्थिर है, उदार मोड़ त्रिज्या और न्यूनतम कंपन के साथ, ठोस कंडक्टर पूरी तरह से स्वीकार्य हो सकते हैं। लेकिन फंसे हुए कंडक्टर अक्सर इनमें से किसी भी स्थिति में जीत जाते हैं:

• कंपन:मोटर, कंप्रेसर, पंप, पंखे, कन्वेयर और मोबाइल उपकरण।
• बार-बार हिलना:डोर लूप्स, रोबोटिक आर्म्स, ड्रैग चेन, हैंडहेल्ड टूल्स, पोर्टेबल जनरेटर।
• जटिल रूटिंग:तंग पैनल, कई दिशा परिवर्तन के साथ केबल ट्रे, कॉम्पैक्ट डिवाइस।
• उच्च घनत्व दोहन:जहां इंस्टॉलरों को गति और पूर्वानुमानित प्रबंधन की आवश्यकता होती है।
• रखरखाव चक्र:कोई भी ऐसा वातावरण जहां सर्विसिंग के दौरान केबल में गड़बड़ी होती है।

जिस व्यावहारिक तरीके से मैं इसे फ्रेम करता हूं: यदि आप कल्पना कर सकते हैं कि एक केबल को टकराया जा रहा है, खींचा जा रहा है, मोड़ा जा रहा है, या थोड़ा सा भी कंपन हो रहा है - तो चुनेंतांबे का फंसा हुआ तारऔर फिर समाप्ति सही ढंग से करें।

बिना अनुमान के इसे कैसे निर्दिष्ट करें

कई खरीद आदेश विफल हो जाते हैं क्योंकि वे प्रदर्शन को बढ़ाने वाले भागों को परिभाषित किए बिना "कॉपर स्ट्रैंडेड" निर्दिष्ट करते हैं। यहां एक साफ चेकलिस्ट है जिसे आप इंजीनियरिंग, खरीद, या अपने केबल असेंबली पार्टनर को सौंप सकते हैं:

• कंडक्टर का आकार:AWG या mm², वर्तमान भार, स्वीकार्य वोल्टेज ड्रॉप और तापमान वृद्धि के आधार पर चुना जाता है।
• स्ट्रैंडिंग निर्माण:स्ट्रैंड गिनती और व्यक्तिगत स्ट्रैंड व्यास (लचीलापन इस पर निर्भर करता है)।

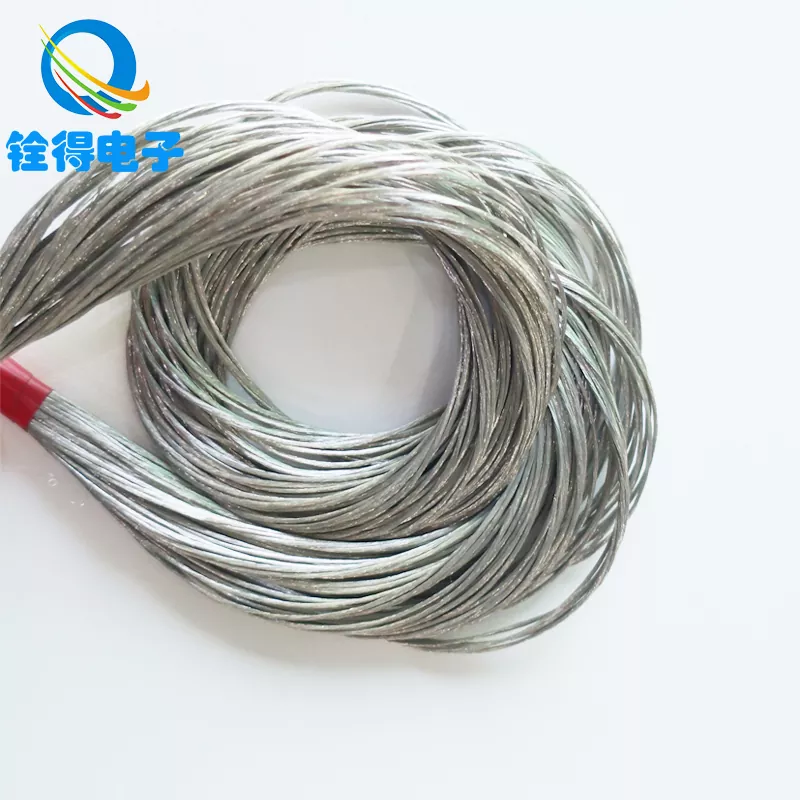

• सतह खत्म:नंगे तांबे या टिनयुक्त तांबे (अक्सर संक्षारण प्रतिरोध और टांका लगाने की क्षमता के लिए चुना जाता है)।
• निर्वासित स्थिति:नरम तांबा लचीलेपन में सुधार करता है; कठोर तांबा विरूपण का विरोध कर सकता है लेकिन कम लचीला होता है।
• परिचालन लागत वातावरण:आर्द्रता, नमक, रसायन, तापमान सीमा और अपेक्षित कंपन स्तर।
• समाप्ति विधि:क्रिम्प, सोल्डर, फेरूल, लग, या स्क्रू क्लैंप - प्रत्येक कुछ निश्चित स्ट्रैंड शैलियों को पसंद करता है।
• अनुपालन आवश्यकताएं:यदि आपका उद्योग विशिष्ट मानकों की मांग करता है, तो उन्हें पीओ में बताएं।
• पैकेजिंग और हैंडलिंग:स्पूल आकार, कट लंबाई सहनशीलता, लेबलिंग, और बैच ट्रैसेबिलिटी।

एक महत्वपूर्ण खरीदार वास्तविकता: यदि आप स्ट्रैंडिंग निर्माण को परिभाषित नहीं करते हैं, तो आपको एक तार प्राप्त हो सकता है जो तकनीकी रूप से आकार से मेल खाता है लेकिन स्थापना के दौरान बहुत अलग व्यवहार करता है।

तुलना तालिका

जोखिम, पर्यावरण और स्थापना व्यवहार के साथ कंडक्टर की पसंद को शीघ्रता से संरेखित करने के लिए इस तालिका का उपयोग करें:

समाप्ति और स्थापना युक्तियाँ

बहुत सारी "तार गुणवत्ता" शिकायतें वास्तव में छिपी हुई समाप्ति समस्याएं हैं। फंसे हुए कंडक्टर ठोस कंडक्टरों से बेहतर प्रदर्शन कर सकते हैं, लेकिन केवल तभी जब आप स्ट्रिपिंग और समाप्ति के दौरान तारों की रक्षा करते हैं।

• सही स्ट्रिपर का उपयोग करें:तारों को खरोंचने से बचें- कंपन के तहत खरोंचें दरार पैदा करने वाली बन जाती हैं।
• स्ट्रैंड स्प्ले को रोकें:यदि आप स्क्रू क्लैंप में उतर रहे हैं, तो फेरूल नाटकीय रूप से स्थिरता में सुधार कर सकते हैं।
• सही ढंग से समेटें:कंडक्टर आकार और स्ट्रैंडिंग प्रकार के अनुसार लग्स का मिलान करें; यदि संभव हो तो क्रिम्प की ऊंचाई/आकार सत्यापित करें।
• सम्मान मोड़ त्रिज्या:समाप्ति के पास तंग मोड़ बार-बार तनाव पैदा करते हैं; सौम्य बदलाव के साथ मार्ग.
• गर्मी पर नियंत्रण रखें:अधिक गर्म होने से इन्सुलेशन की उम्र बढ़ने की गति तेज हो जाती है और कनेक्शन पर प्रतिरोध बढ़ जाता है।
• लेबल और ट्रेस:विशेष रूप से नियंत्रण वायरिंग के लिए—गलत तारें विद्युत "शोर" समस्याओं की तरह दिख सकती हैं।

यदि आप हार्नेस का निर्माण कर रहे हैं, तो विचार करें कि आंदोलन कहाँ होता है और तदनुसार स्ट्रैंड निर्माण चुनें। के बिंदुतांबे का फंसा हुआ तारयांत्रिक वास्तविकता से बचना है, सैद्धांतिक रेखाचित्रों से नहीं।

गुणवत्ता जांच के लिए खरीदारों को अनुरोध करना चाहिए

यदि आपको कभी ऐसा बैच मिला है जो "ठीक दिखता है" लेकिन असेंबली के दौरान अलग व्यवहार करता है, तो आप पहले से ही जानते हैं कि स्थिरता क्यों मायने रखती है। यहां व्यावहारिक जांचें दी गई हैं जिनका अनुरोध और सत्यापन किया जा सकता है:

• कंडक्टर व्यास और सहनशीलता:पुष्टि करता है कि कंडक्टर टर्मिनलों और इन्सुलेशन प्रणालियों के लिए आकार की अपेक्षाओं को पूरा करता है।
• स्ट्रैंड गिनती और स्ट्रैंड व्यास:आपके लचीलेपन और समाप्ति प्रदर्शन मान्यताओं की सुरक्षा करता है।
• सतह की स्थिति:साफ, समान सतह संपर्क प्रतिरोध को कम करती है और सोल्डरिंग विश्वसनीयता में सुधार करती है।
• निरंतरता और प्रतिरोध नमूनाकरण:प्रक्रिया बहाव को जल्दी पकड़ता है।
• बैच ट्रैसेबिलिटी:यदि कोई समस्या महीनों बाद सामने आती है तो आपको जवाबदेही मिलती है।

कई खरीदारों के लिए, लक्ष्य अति-परीक्षण करना नहीं है—बल्कि पुन: कार्य को रोकना है। थोड़ा सत्यापन जारी हैतांबे का फंसा हुआ तारबाद में समस्या निवारण के दिनों को बचा सकता है।

सामान्य अनुप्रयोग

अनुप्रयोगों की सीमा व्यापक है, लेकिन चयन तर्क आमतौर पर एक ही है: वर्तमान जरूरतों और यांत्रिक तनाव से मेल खाता है। विशिष्ट उपयोग के मामलों में शामिल हैं:

• बिजली वितरण:स्विचगियर, पैनल, बस लिंक (उचित लग्स के साथ), इनवर्टर, यूपीएस सिस्टम।
• मोटर्स और ट्रांसफार्मर:वाइंडिंग और लीड जहां कंपन और गर्मी वास्तविक कारक हैं।
• नियंत्रण और सिग्नल वायरिंग:ऑटोमेशन कैबिनेट, पीएलसी वायरिंग, सेंसर (विशेषकर जहां रूटिंग तंग है)।
• हार्नेस और केबल असेंबलियाँ:उपकरण, चिकित्सा उपकरण, प्रकाश व्यवस्था, और उपभोक्ता इलेक्ट्रॉनिक्स।
• बाहरी या आर्द्र वातावरण:उपकरण जो टिनड कंडक्टर और स्थिर समाप्ति से लाभान्वित होते हैं।

एक सुसंगत आपूर्तिकर्ता का चयन करना

विशिष्टताओं से परे, सबसे बड़ा छिपा हुआ जोखिम आपूर्तिकर्ता की असंगति है: एक तार जो कागज पर आकार से मिलता है लेकिन बैच से बैच तक स्ट्रैंडिंग, सतह या एनीलिंग में भिन्न होता है, चुपचाप असेंबली उपज को नुकसान पहुंचा सकता है। यदि आप किसी विक्रेता के लिए अर्हता प्राप्त कर रहे हैंतांबे का फंसा हुआ तार, स्थिर विनिर्माण नियंत्रण, स्पष्ट बैच रिकॉर्ड और दोहराने योग्य निरीक्षण दिनचर्या के प्रमाण मांगें।

डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड व्यावहारिक विनिर्माण आवश्यकताओं के लिए डिज़ाइन किए गए तांबे के फंसे हुए कंडक्टरों की आपूर्ति करता है - स्थिर फंसे हुए निर्माण, नियंत्रित फिनिश और दस्तावेज़ीकरण जो खरीदारों को पुनर्कार्य को कम करने और अनुमोदन में तेजी लाने में मदद करता है। जब आप लंबी अवधि के उत्पादन के लिए सोर्सिंग कर रहे होते हैं, तो उस तरह की स्थिरता उतनी ही मायने रखती है जितनी कीमत।

• नमूना अनुमोदन का अनुरोध करें:अपनी स्वयं की प्रक्रिया में स्ट्रिपिंग/समाप्ति व्यवहार की पुष्टि करें।
• निर्माण को लॉक करें:स्ट्रैंड गिनती/व्यास को परिभाषित करें ताकि प्रतिस्थापन प्रदर्शन में बदलाव न करें।
• पैकेजिंग की पुष्टि करें:उचित स्पूलिंग से किंक और इंस्टॉलेशन क्षति कम हो जाती है।
• ट्रैसेबिलिटी पर सहमत:सुनिश्चित करें कि बैच आईडी सार्थक और बरकरार हैं।

अक्सर पूछे जाने वाले प्रश्न

क्यू:हैतांबे का फंसा हुआ तारठोस तांबे से हमेशा बेहतर?
ए:हमेशा नहीं। यदि वायरिंग पूरी तरह से स्थिर है और आप कुछ इंस्टॉलेशन के लिए अधिकतम कठोरता चाहते हैं, तो सॉलिड अच्छी तरह से काम कर सकता है। स्ट्रैंडेड को आम तौर पर तब चुना जाता है जब लचीलापन, कंपन प्रतिरोध, या आसान रूटिंग मायने रखती है।

क्यू:क्या उच्च स्ट्रैंड गणना का मतलब स्वचालित रूप से उच्च गुणवत्ता है?
ए:इसका मतलब आमतौर पर उच्च लचीलापन है, जो चलती या कंपन अनुप्रयोगों में थकान वाले जीवन को बेहतर बना सकता है। लेकिन स्ट्रैंड स्पल और असंगत संपर्क से बचने के लिए इसे सही समाप्ति विधियों (अक्सर फेरूल या उचित क्रिंप लग्स) के साथ जोड़ा जाना चाहिए।

क्यू:मुझे नंगे तांबे के बजाय डिब्बा बंद तांबे का चयन कब करना चाहिए?
ए:जब संक्षारण जोखिम अधिक हो (आर्द्रता, समुद्री हवा, रासायनिक जोखिम) या जब सोल्डरिंग स्थिरता महत्वपूर्ण हो तो डिब्बाबंद तांबे का चयन करें। नियंत्रित इनडोर वातावरण में अक्सर नंगे तांबे को प्राथमिकता दी जाती है जहां लागत और अधिकतम चालकता प्राथमिकता होती है।

क्यू:यदि तार का आकार सही लगता है तो अधिक गरम होने का क्या कारण है?
ए:सबसे आम अपराधी समाप्ति मुद्दे (ढीले पेंच, खराब क्रिंप, स्ट्रैंड क्षति) और रूटिंग मुद्दे (बंडल केबल गर्मी में फंसने) हैं। तार का आकार मदद करता है, लेकिन कनेक्शन और स्थापना प्रथाएं अक्सर वास्तविक दुनिया के तापमान में वृद्धि निर्धारित करती हैं।

क्यू:"गलत" फंसे हुए तार को प्राप्त करने से बचने के लिए मुझे खरीद ऑर्डर पर क्या लगाना चाहिए?
ए:कंडक्टर आकार (एडब्ल्यूजी या एमएम²), स्ट्रैंडिंग निर्माण (स्ट्रैंड गिनती और स्ट्रैंड व्यास), सतह खत्म (नंगे या टिनड), और किसी भी पर्यावरण या समाप्ति बाधाओं को निर्दिष्ट करें। यदि आप केवल "कॉपर स्ट्रैंडेड" लिखते हैं, तो आप भिन्नता का जोखिम उठाते हैं जो असेंबली व्यवहार को बदल देती है।

निष्कर्ष

विश्वसनीय विद्युत प्रणालियाँ स्प्रैडशीट्स में विफल नहीं होती हैं - वे तनाव बिंदुओं पर विफल होती हैं: तंग मोड़, कंपन पैनल, नम बाड़े, और त्वरित समाप्ति।तांबे का फंसा हुआ तारलोकप्रिय है क्योंकि यह उन तनाव बिंदुओं के लिए डिज़ाइन किया गया है, जो यांत्रिक लचीलेपन के साथ मजबूत चालकता का संयोजन करता है। यदि आप स्ट्रैंडिंग निर्माण को परिभाषित करते हैं, पर्यावरण के लिए सही सतह खत्म करते हैं, और इसे ठीक से समाप्त करते हैं, तो आप नाटकीय रूप से पुनर्कार्य और डाउनटाइम को कम करते हैं।

यदि आप विकल्पों का मूल्यांकन कर रहे हैं या किसी फंसे हुए निर्माण को अपने आवेदन से मिलान करने में सहायता चाहते हैं, तो संपर्क करेंडोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडऔर फिर अपना वर्तमान, वोल्टेज, रूटिंग बाधाएं और पर्यावरण विवरण साझा करेंहमसे संपर्क करेंअपने अगले प्रोजेक्ट के लिए नमूने या अनुरूप अनुशंसा का अनुरोध करने के लिए।
