कॉपर ब्रैड ग्राउंडिंग और ईएमआई नियंत्रण में कैसे सुधार कर सकता है?

अमूर्त

तांबे की चोटीउन "छोटे हिस्सों" में से एक है जो चुपचाप यह तय करता है कि क्या कोई सिस्टम ठोस-ठोस लगता है या शोर, गर्मी और रुक-रुक कर होने वाले दोषों का एक रहस्यमय बॉक्स बन जाता है। यदि आपने कभी ऐसे ग्राउंड स्ट्रैप से निपटा है जो गर्म चलता है, एक कैबिनेट जो हस्तक्षेप के कारण गुनगुनाती है, या एक लचीला कनेक्शन जो सबसे खराब समय में टूटता रहता है, यह मार्गदर्शिका आपके लिए है. हम बताएंगे कि कॉपर ब्रैड वास्तव में क्या करता है, यह वास्तविक इंस्टॉलेशन में विफल क्यों होता है, और इसे कैसे चुनें, समाप्त करें और बनाए रखें ताकि आपका ग्राउंडिंग और परिरक्षण लंबे समय तक स्थिर रहते हैं।

विषयसूची

• रूपरेखा
• वास्तविक दुनिया के दर्द बिंदुओं को कॉपर ब्रैड हल करता है
• कॉपर ब्रैड क्या है (और यह क्या नहीं है)
• बिना अनुमान लगाए तांबे की चोटी कैसे चुनें
• त्वरित चयन तालिका
• समाप्ति और स्थापना जो विफल नहीं होगी
• व्यावहारिक जाँच और सत्यापन
• सामान्य गलतियाँ और आसान समाधान
• विशिष्ट उपयोग के मामले और सही चोटी का मिलान
• अक्सर पूछे जाने वाले प्रश्न
• अगला कदम

रूपरेखा

1. दर्द बिंदु की पहचान करें: गर्मी, कंपन थकान, शोर, जंग, या जगह की कमी
2. कार्य के प्रकार की पुष्टि करें: ग्राउंडिंग स्ट्रैप, बॉन्डिंग, शील्डिंग स्लीव, या लचीला कनेक्टर
3. चोटी का प्रकार चुनें: चपटी बनाम ट्यूबलर, नंगी बनाम टिनयुक्त, महीन बनाम खुरदरी
4. इसे इस उद्देश्य से आकार दें: क्रॉस-सेक्शनल क्षेत्र, लंबाई और स्वीकार्य तापमान वृद्धि
5. सही ढंग से समाप्त करें: क्रिम्प, वेल्ड/ब्रेज़, या सोल्डर (केवल जहां उपयुक्त हो)
6. फ़ील्ड में सत्यापित करें: लोड के तहत प्रतिरोध, तापमान और "विगल परीक्षण"।

वास्तविक दुनिया के दर्द बिंदुओं को कॉपर ब्रैड हल करता है

लोग तांबे की चोटी शायद ही कभी "चाहते" हैं। वे जो चाहते हैं वह यह है कि समस्या घटित होना बंद हो जाए। यहां शीर्ष दर्द बिंदु हैं जिन्हें संबोधित करने के लिए कॉपर ब्रैड बनाया गया है:

• रुक-रुक कर ग्राउंडिंगकंपन, दरवाज़े की गति, या थर्मल विस्तार के कारण होता है
• ईएमआई मुद्देजैसे अस्थिर सिग्नल, शोर सेंसर, या अनुपालन सिरदर्द
• गर्म स्थानलचीले जंपर्स पर जहां एक ठोस केबल बार-बार गति से बच नहीं सकती है
• जंगउजागर बंधन बिंदुओं पर, विशेष रूप से आर्द्र या नमकीन वातावरण में
• स्थान सीमाजहां एक गोल केबल सुरक्षित रूप से रूट करने के लिए बहुत कठोर या बहुत भारी है

मुख्य लाभ लचीलापन है. कॉपर ब्रैड कई महीन धागों में झुकने वाले तनाव को फैलाता है, जो इसे कठोर कंडक्टर की तुलना में गति को बेहतर ढंग से सहन करने में मदद करता है। सही ढंग से स्थापित होने पर यह बॉन्डिंग और परिरक्षण अनुप्रयोगों के लिए एक व्यापक संपर्क क्षेत्र भी प्रदान कर सकता है।

कॉपर ब्रैड क्या है (और यह क्या नहीं है)

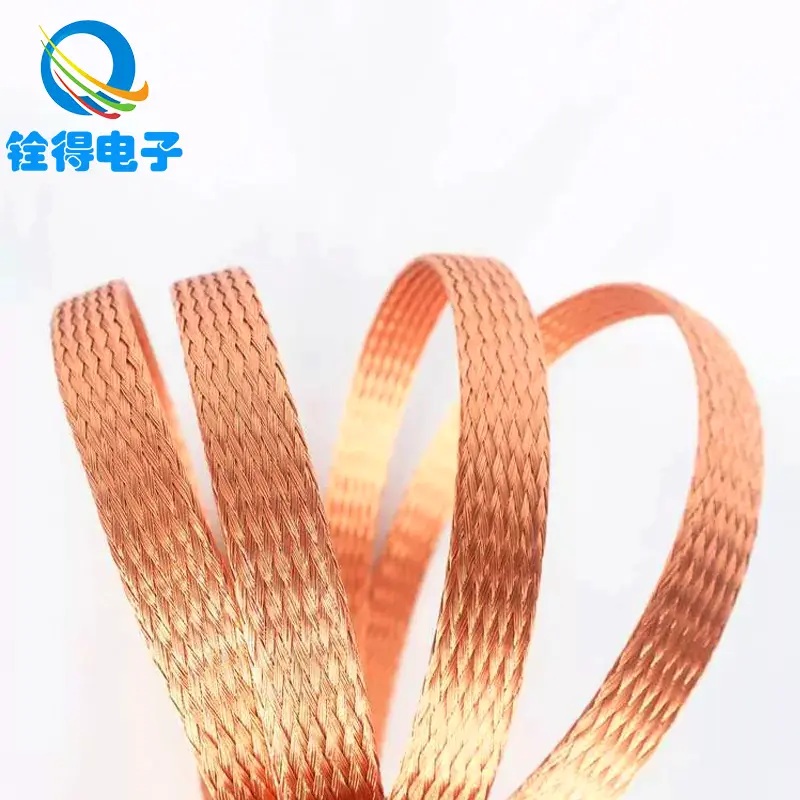

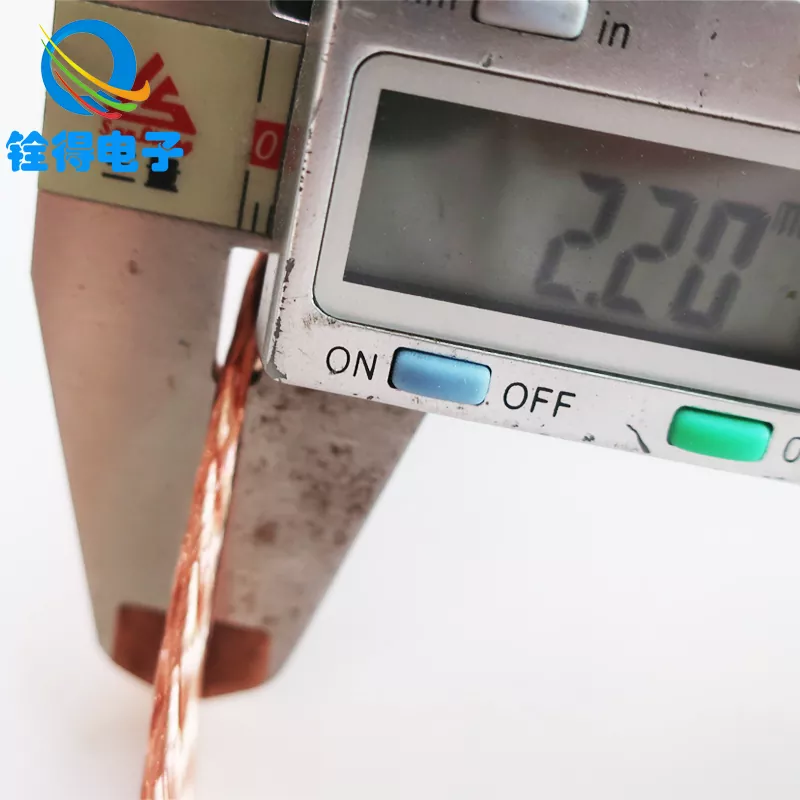

कॉपर ब्रैड कई तांबे के धागों से बना एक बुना हुआ कंडक्टर है। इसे एक के रूप में निर्मित किया जा सकता हैसपाट चोटी(ग्राउंडिंग पट्टियों के लिए सामान्य) या एट्यूबलर चोटी(अक्सर केबलों पर परिरक्षण आस्तीन के रूप में उपयोग किया जाता है)।

इसमें क्या बढ़िया है:

• लचीला बंधनगतिशील भागों के बीच (दरवाजे, ढक्कन, मोटर फ्रेम, हटाने योग्य पैनल)
• कम-प्रतिबाधा पथउच्च आवृत्तियों पर जब ज्यामिति और समाप्ति को अनुकूलित किया जाता है
• यांत्रिक स्थायित्वबार-बार फ्लेक्स में एकल ठोस कंडक्टर की तुलना में

यह क्या नहीं है:

• खराब ग्राउंडिंग लेआउट के लिए एक जादुई समाधान (लंबे लूप और टेढ़े-मेढ़े बंधन अभी भी परेशानी का कारण बनते हैं)
• सही कंडक्टर आकार का एक विकल्प (बहुत छोटा फिर भी गर्म हो जाएगा)
• ख़राब समाप्ति के प्रति प्रतिरक्षित (अधिकांश "ब्रेड विफलताएँ" समाप्ति विफलताएँ हैं)

व्यावहारिक सोर्सिंग में, आप अक्सर देखेंगेनंगा तांबाऔरडिब्बा बंद तांबा. ऑक्सीकरण प्रतिरोधी होने पर टिनयुक्त तांबा लोकप्रिय होता है और आसान सोल्डरबिलिटी प्राथमिकताएं हैं। नियंत्रित, शुष्क आंतरिक सज्जा के लिए जहां अधिकतम चालकता और लागत दक्षता मायने रखती है, वहां नंगा तांबा एक मजबूत विकल्प हो सकता है।

कई इंजीनियर और खरीदार जैसे निर्माताओं के साथ काम करते हैंडोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड। जब उन्हें कॉपर ब्रैड विकल्पों की आवश्यकता होती है विभिन्न इंस्टॉलेशन वास्तविकताओं के लिए ग्राउंडिंग पट्टियाँ, परिरक्षण आस्तीन, या कस्टम लचीले कनेक्टर।

बिना अनुमान लगाए तांबे की चोटी कैसे चुनें

कॉपर ब्रैड चुनना तब सबसे आसान होता है जब आप "ब्रेड = ब्रैड" के बारे में सोचना बंद कर देते हैं और इसके बजाय काम के आधार पर निर्णय लेते हैं कि इसे जीवित रहना चाहिए। इस चेकलिस्ट का उपयोग करें:

• 1) वर्तमान और तापमान वृद्धि:यदि चोटी में करंट प्रवाहित हो रहा है (सिर्फ जुड़ाव नहीं), तो इसे आकार दें ताकि यह गर्म न हो। ताप आमतौर पर पहले समाप्ति पर दिखाई देता है, फिर चोटी के साथ। जब संदेह हो, तो एक बड़ा क्रॉस-सेक्शन या समानांतर कई ब्रैड चुनें।
• 2) लचीला जीवन और गति पैटर्न:एक पट्टा जो दिन में 10 बार मुड़ता है वह लगातार कंपन करने वाले पट्टे से भिन्न होता है। बार-बार लचीलेपन के लिए, बारीक धागों और पर्याप्त ढीलेपन को प्राथमिकता दें। तीखे मोड़ों और "हिंज पॉइंट्स" से बचें।
• 3) पर्यावरण:नमी, नमक का कोहरा, रासायनिक वाष्प और बाहरी एक्सपोज़र आपको टिनयुक्त तांबे और संरक्षित बॉन्डिंग सतहों की ओर धकेलते हैं। यदि असमान धातुएं शामिल हैं (उदाहरण के लिए, एल्यूमीनियम से बंधी तांबे की चोटी), उचित हार्डवेयर और सतह की तैयारी के साथ संक्षारण नियंत्रण की योजना बनाएं।
• 4) ज्यामिति और लंबाई:आमतौर पर छोटा प्रदर्शन के लिए बेहतर होता है। चोटी को जितना संभव हो उतना छोटा रखें, साथ ही हिलने-डुलने की भी अनुमति दें। चौड़ी, सपाट चोटी लंबी, पतली सीसे की तुलना में जुड़ाव क्षेत्र में सुधार कर सकती है और आगमनात्मक प्रभाव को कम कर सकती है।
• 5) समाप्ति विधि:जल्दी निर्णय लें: क्रिम्प, वेल्ड/ब्रेज़, या सोल्डर। यह निर्धारित करता है कि चोटी निर्माण और चढ़ाना का क्या अर्थ है। (और हां, अधिकांश लोग जितना स्वीकार करना चाहते हैं उससे कहीं अधिक मायने रखता है समाप्ति।)

त्वरित चयन तालिका

समाप्ति और स्थापना जो विफल नहीं होगी

यदि कॉपर ब्रैड "रहस्यमय तरीके से" विफल हो जाता है, तो यह आमतौर पर इसलिए होता है क्योंकि समाप्ति को एक बाद के विचार की तरह माना जाता था। कनेक्शन को अंतिम रूप देने का तरीका यहां बताया गया है:

• सतह तैयार करना:स्वच्छ, चमकीली धातु संपर्क सतहें "कठोरता से कसती हैं।" जहां बंधन की आवश्यकता हो वहां पेंट/ऑक्साइड हटा दें और बाद में आवश्यकतानुसार जोड़ की रक्षा करें।
• क्रिम्पिंग सही तरीके से की गई:चोटी की मोटाई और चौड़ाई के लिए सही लग और डाई प्रोफ़ाइल का उपयोग करें। एक ख़राब क्रिम्प उच्च प्रतिरोध और गर्मी पैदा करता है। एक अच्छा क्रिम्प यांत्रिक रूप से स्थिर हो जाता है और विद्युत रूप से सुसंगत।
• वेल्ड/ब्रेज़ विकल्प:मांग वाले अनुप्रयोगों (उच्च धारा या कठोर कंपन) के लिए, वेल्डेड या ब्रेज़्ड टर्मिनेशन रेंगना और थर्मल थकान को कम करके सोल्डरिंग से बेहतर प्रदर्शन कर सकते हैं। यह आपकी असेंबली प्रक्रिया और सामग्री पर निर्भर करता है।
• सावधानी के साथ सोल्डरिंग:सोल्डर ब्रैड को लपेट सकता है और एक लचीले स्ट्रैप को एक कठोर "स्ट्रेस राइज़र" में बदल सकता है जो सोल्डर ज़ोन के किनारे पर चिपक जाता है। यदि सोल्डरिंग की आवश्यकता है, तो विकिंग को नियंत्रित रखें और तनाव से राहत प्रदान करें।
• तनाव से राहत और रूटिंग:चोटी को हल्का सा कर्व दें। तेज़ सिलवटों से बचें. चोटी को किनारों पर रगड़ने से रोकें। यदि चोटी हिलती है, तो उसे आसानी से हिलना चाहिए - खरोंचना, मुड़ना या कोड़ा नहीं।

एक सरल नियम: चोटी लचीला तत्व होनी चाहिए, समाप्ति बिंदु नहीं। यदि आपका जोड़ काज बन जाता है, तो आपको थकान दरारें और प्रतिरोध वृद्धि मिलेगी।

व्यावहारिक जाँच और सत्यापन

कॉपर ब्रैड अपना काम कर रहा है या नहीं, इसकी पुष्टि के लिए आपको किसी प्रयोगशाला की आवश्यकता नहीं है। ये व्यावहारिक जाँचें अधिकांश मुद्दों को पहले ही पकड़ लेती हैं:

• प्रतिरोध जांच (बेसलाइन):स्थापना के बाद जोड़-से-जोड़ प्रतिरोध को मापें, फिर कंपन या थर्मल साइक्लिंग के बाद दोबारा जांच करें।
• तापमान जांच (लोड के तहत):यदि चोटी में करंट प्रवाहित होता है, तो सिस्टम चलाएं और लग्स और संपर्क चेहरों पर हॉट स्पॉट देखें।
• दृश्य निरीक्षण:कालापन, हरे रंग का ऑक्सीकरण, टूटे हुए तार, या ढीले हार्डवेयर की तलाश करें।
• विगल परीक्षण:बिजली बंद करने और सुरक्षित प्रक्रियाओं का पालन करने के साथ, असेंबली को धीरे से मोड़ें और देखें कि क्या जोड़ यांत्रिक रूप से स्थिर लगता है।

यदि समय के साथ प्रतिरोध बढ़ता जाता है, तो इसे एक प्रारंभिक चेतावनी के रूप में लें। ब्रैड शायद ही कभी "अचानक विफल" हो जाता है - यह तब तक खराब हो जाता है जब तक कि सिस्टम अविश्वसनीय न हो जाए।

सामान्य गलतियाँ और आसान समाधान

• गलती:ऐसी चोटी का उपयोग करना जो बहुत संकरी हो क्योंकि वह "फिट" होती है।
  हल करना:वर्तमान और कर्तव्य चक्र के लिए आकार. यदि जगह कम है, तो समानांतर या भिन्न ज्यामिति में एकाधिक ब्रैड्स पर विचार करें।
• गलती:ओवर-सोल्डरिंग और ब्रैड को एक कठोर पट्टी में बदलना।
  हल करना:क्रिम्प या नियंत्रित समापन विधियों को प्राथमिकता दें और तनाव से राहत दें।
• गलती:पेंट, ऑक्साइड या दूषित सतहों पर चिपकना।
  हल करना:सतह को ठीक से तैयार करें और यदि आवश्यक हो तो असेंबली के बाद इसे सुरक्षित रखें।
• गलती:लंबी, लूपिंग चोटी चलती है जो एंटेना की तरह काम करती है।
  हल करना:इसे छोटा, सीधा और यंत्रवत् समर्थित रखें।
• गलती:असमान धातु जोड़ों पर जंग को नजरअंदाज करना।
  हल करना:पर्यावरण के अनुकूल उपयुक्त हार्डवेयर, कोटिंग्स और संयुक्त सुरक्षा का उपयोग करें।

विशिष्ट उपयोग के मामले और सही चोटी का मिलान

कॉपर ब्रैड कई उद्योगों में दिखाई देता है क्योंकि यह विद्युत और यांत्रिक आवश्यकताओं के एक विशिष्ट संयोजन को हल करता है। यहां सामान्य उपयोग के मामले हैं और क्या प्राथमिकता देनी है:

• नियंत्रण अलमारियाँ और बाड़े:दरवाजों और हटाने योग्य पैनलों के लिए विश्वसनीय बॉन्डिंग को प्राथमिकता दें। मजबूत लग्स के साथ फ्लैट कॉपर ब्रैड पट्टियाँ आम हैं।
• स्वचालन और रोबोटिक्स:फ्लेक्स लाइफ़ और तनाव से राहत को प्राथमिकता दें। गति चक्र अधिकांश लोगों की अपेक्षा से अधिक खराब रूटिंग का दण्ड देते हैं।
• पावर इलेक्ट्रॉनिक्स (इनवर्टर, ड्राइव, यूपीएस):वर्तमान क्षमता और तापीय स्थिरता को प्राथमिकता दें। वास्तविक ऑपरेटिंग लोड के तहत तापमान सत्यापित करें।
• केबल परिरक्षण आस्तीन:लगातार कवरेज और उचित समाप्ति तकनीक को प्राथमिकता दें। खराब अंत कनेक्शन वाली एक बढ़िया स्लीव लगातार परिणाम नहीं देगी।
• दूरसंचार और उपकरणीकरण:कम शोर वाली बॉन्डिंग और स्थिर कनेक्शन को प्राथमिकता दें जो समय के साथ खराब न हों।

जब आप कॉपर ब्रैड प्राप्त करते हैं, तो सबसे सहायक आपूर्तिकर्ता पर्यावरण, गति, वर्तमान और समाप्ति विधि के बारे में पूछेंगे - क्योंकि वे विवरण निर्धारित करते हैं कि ब्रैड व्यवहार करेगा या नहीं जैसे दीर्घकालिक समाधान या आवर्ती रखरखाव मद।

अक्सर पूछे जाने वाले प्रश्न

1) क्या डिब्बा बंद तांबे की चोटी हमेशा नंगे तांबे से बेहतर होती है?

हमेशा नहीं। टिनड कॉपर ब्रैड संक्षारण प्रतिरोध के लिए उत्कृष्ट है और कुछ असेंबली विधियों में इसके साथ काम करना आसान हो सकता है। खुला तांबा स्वच्छ, शुष्क वातावरण में आदर्श हो सकता है जहां ऑक्सीकरण जोखिम कम होता है और अधिकतम चालकता प्राथमिकता होती है।

2) मेरी कॉपर ब्रैड सिरे पर गर्म क्यों हो जाती है?

गर्म सिरे आमतौर पर समाप्ति पर उच्च प्रतिरोध की ओर इशारा करते हैं: खराब क्रिम्पिंग, दूषित सतह, ढीला हार्डवेयर, या एक जोड़ जो करंट के लिए बहुत छोटा है। चोटी को दोष देने से पहले समाप्ति को ठीक करें।

3) क्या कॉपर ब्रैड मानक ग्राउंड वायर की जगह ले सकता है?

कॉपर ब्रैड तब सबसे अच्छा होता है जब आपको लचीलेपन, व्यापक बॉन्डिंग क्षेत्र, या एक मजबूत पट्टा की आवश्यकता होती है जो आंदोलन से बच सके। स्थिर, संरक्षित रन के लिए, एक मानक कंडक्टर सरल हो सकता है। कई प्रणालियाँ दोनों का उपयोग करती हैं - प्रत्येक जहाँ यह समझ में आता है।

4) ग्राउंडिंग ब्रैड कितना छोटा होना चाहिए?

आवाजाही और सुरक्षित रूटिंग की अनुमति देते हुए यथासंभव संक्षिप्त। अतिरिक्त लंबाई अवांछित लूप क्षेत्र और यांत्रिक फ्लॉपीनेस जोड़ सकती है। एक सौम्य वक्र लंबे लूप से बेहतर है।

5) कॉपर ब्रैड की स्थापना में सबसे बड़ी गलती क्या है?

इसे "सिर्फ तांबे का एक टुकड़ा" की तरह मानना ​​और समाप्ति गुणवत्ता और सतह की तैयारी की अनदेखी करना। जोड़ ही व्यवस्था है. यदि जोड़ अस्थिर है, तो प्रदर्शन में गिरावट आएगी और असफलताएँ मिलेंगी।

6) मैं चलती पट्टियों में थकान से होने वाली दरार को कैसे रोकूँ?

ढीलापन प्रदान करें, तीव्र मोड़ों से बचें, सिरे को काज बनने से रोकें और किनारों पर रगड़ने से रोकें। यदि गति बार-बार होती है, तो बार-बार झुकने के लिए एक निर्माण चुनें और तनाव से राहत जोड़ें।

7) क्या कॉपर ब्रैड हस्तक्षेप संबंधी समस्याओं में मदद कर सकता है?

हाँ—जब सही रूटिंग और समाप्ति के साथ बॉन्डिंग स्ट्रैप या परिरक्षण आस्तीन के रूप में उपयोग किया जाता है। यदि शोर बना रहता है, तो संपूर्ण ग्राउंडिंग लेआउट की समीक्षा करें और सुनिश्चित करें कि बॉन्ड छोटे, साफ और सुसंगत हों।

अगला कदम

कॉपर ब्रैड तब सबसे अच्छा काम करता है जब इसे एक डिज़ाइन किए गए घटक की तरह व्यवहार किया जाता है - पर्यावरण के लिए चुना जाता है, काम के लिए आकार, और देखभाल के साथ समाप्त किया जाता है। ऐसा करें, और आपको स्थिर ग्राउंडिंग, कम शोर आश्चर्य, और बहुत कम "यह फिर से विफल क्यों हो रहा है" रखरखाव मिलेगा।

यदि आप ग्राउंडिंग स्ट्रैप्स, शील्डिंग स्लीव्स, या कस्टम लचीले कनेक्टर्स के लिए कॉपर ब्रैड का चयन कर रहे हैं और अपने वास्तविक एप्लिकेशन विवरण के आधार पर अनुशंसा चाहते हैं, डोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड। विशिष्टता मिलान और उत्पादन विकल्पों का समर्थन कर सकता है-हमसे संपर्क करेंअपनी आवश्यकताओं पर चर्चा करने और एक समाधान प्राप्त करने के लिए जो आपकी स्थापना स्थितियों के अनुकूल हो।
