सोल्डर विक ब्रैड वायर साफ डीसोल्डरिंग के लिए उपयोगी उपकरण क्यों है?

अमूर्त

डीसोल्डरिंग को नियंत्रित महसूस किया जाना चाहिए, न कि एक उच्च-दांव वाले जुआ की तरह जहां पैड उठते हैं, निशान छीलते हैं, और सोल्डर हर जगह बिखर जाता है। यह मार्गदर्शिका बताती है कि कैसेसोल्डर विक ब्रैड वायरकाम करता है, यह वास्तविक दुनिया में पुन: कार्य में विफल क्यों होता है, और सबसे आम को कैसे ठीक किया जाए दोहराई जाने वाली प्रक्रिया के साथ दर्द बिंदु। आपको एक व्यावहारिक चयन चार्ट, समस्या निवारण तालिका और एक चेकलिस्ट-शैली भी मिलेगी वर्कफ़्लो जो आपको घटकों और पीसीबी की सुरक्षा करते हुए सोल्डर को सफाई से हटाने में मदद करता है।

अंतर्वस्तु

• एक नज़र में रूपरेखा
• सोल्डर विक ब्रैड वायर को समझना
• ग्राहक के दर्द के बिंदु और डीसोल्डरिंग गलत क्यों हो जाती है
• कार्य के लिए सही चोटी का चयन करना
• एक साफ़, दोहराने योग्य डीसोल्डरिंग वर्कफ़्लो
• चौड़ाई, ताप और उपयोग के मामलों के लिए चयन तालिका
• जिद्दी सोल्डर के लिए समस्या निवारण तालिका
• एसएमडी, कनेक्टर्स और मल्टी-लेयर बोर्ड के लिए उन्नत युक्तियाँ
• देखभाल, भंडारण, और सफाई के बाद
• अक्सर पूछे जाने वाले प्रश्न
• अगले कदम

एक नज़र में रूपरेखा

• डीसोल्डरिंग ब्रैड वास्तव में जोड़ पर क्या कर रही है (और यह क्या नहीं कर सकती)
• "सामान्य" पुनः कार्य के दौरान पैड क्यों उठते हैं और उनके निशान क्यों छूटते हैं?
• अपने जोड़ों से मेल खाने के लिए चौड़ाई और फ्लक्स व्यवहार कैसे चुनें
• एक चरण-दर-चरण विधि जो गर्मी के तनाव को कम करती है और बातीने की गति में सुधार करती है
• चयन और समस्या निवारण के लिए तालिकाएँ
• अक्सर पूछे जाने वाले प्रश्न उन प्रश्नों का उत्तर देते हैं जो खरीदार और तकनीशियन सबसे अधिक पूछते हैं

सोल्डर विक ब्रैड वायर को समझना

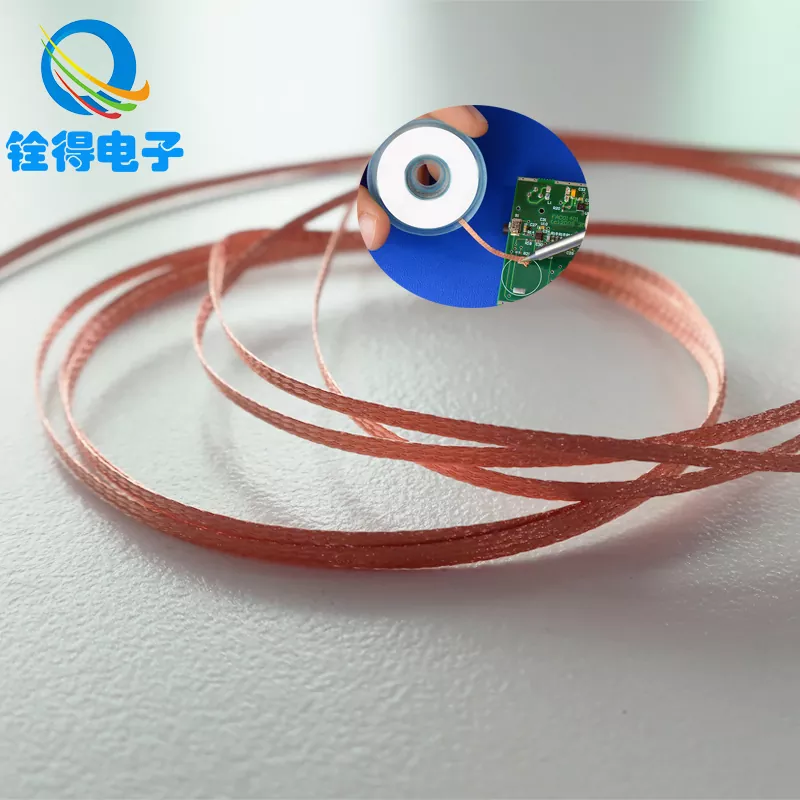

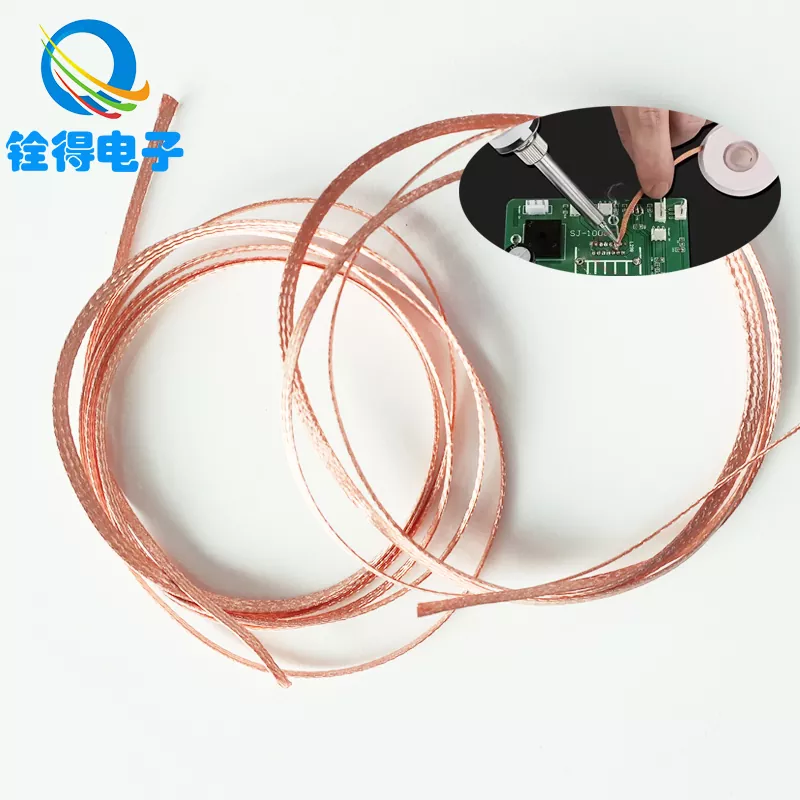

सोल्डर विक ब्रैड वायर(जिसे डीसोल्डरिंग ब्रैड भी कहा जाता है) एक बुना हुआ तांबे का रिबन है जिसे पिघले हुए सोल्डर को जोड़ से दूर खींचने के लिए डिज़ाइन किया गया है। चोटी छोटे चैनलों के एक नेटवर्क की तरह काम करती है: एक बार जब सोल्डर द्रवीकृत हो जाता है, तो केशिका क्रिया इसे तांबे की बुनाई में खींच लेती है। एक अच्छी चोटी सिर्फ "सोल्डर को छूती" नहीं है - यह इसे जल्दी से अवशोषित कर लेती है, फिर जब आप इसे हटाते हैं तो साफ-साफ निकल जाती है।

अधिकांश ब्रैड तांबे पर आधारित होते हैं क्योंकि तांबा कुशलता से गर्मी स्थानांतरित करता है और फ्लक्स मौजूद होने पर आसानी से गीला हो जाता है। फ्लक्स यहाँ का शांत नायक है: यह ऑक्साइड को हटाता है, सोल्डर प्रवाह में मदद करता है, और बातीने की गति में नाटकीय रूप से सुधार करता है। पर्याप्त प्रवाह के बिना, प्रीमियम चोटी भी "मृत" महसूस कर सकती है आपको आवश्यकता से अधिक समय तक गर्मी बनाए रखने के लिए मजबूर करता है - और यहीं पर बोर्ड क्षतिग्रस्त हो जाते हैं।

• यह किसके लिए बढ़िया है:पैड साफ़ करना, पुल साफ़ करना, अतिरिक्त सोल्डर हटाना, पुनः कार्य के लिए तैयारी करना।
• यह क्या नहीं है:उचित संयुक्त हीटिंग के लिए एक विकल्प, या खराब थर्मल पहुंच वाले ठंडे जोड़ों के लिए एक जादुई इरेज़र।

ग्राहक के दर्द के बिंदु और डीसोल्डरिंग गलत क्यों हो जाती है

जब डीसोल्डरिंग बुरी तरह से हो जाती है तो लोग आमतौर पर चोटी को दोष देते हैं। गोरा। लेकिन वास्तविक कारण लगभग हमेशा बीच का बेमेल होना होता है चोटी की चौड़ाई, फ्लक्स गतिविधि, लोहे का तापमान, और जोड़ में गर्मी कैसे स्थानांतरित होती है।

दर्द बिंदु 1: पैड उठ जाते हैं या छिल जाते हैं

यह आमतौर पर तब होता है जब गर्मी बहुत देर तक लगाई जाती है, या जब चोटी को जोर से दबाया जाता है जैसे कि आप सोल्डर को "रगड़ने" की कोशिश कर रहे हों। अत्यधिक दबाव से यांत्रिक तनाव बढ़ जाता है जबकि तांबे के पैड के नीचे का चिपकने वाला गर्मी से नरम हो जाता है। यह समाधान उल्टा है: उपयोग करेंकमफ्लक्स और सही ब्रैड चौड़ाई के साथ विकिंग दक्षता को मजबूत करें और सुधारें ताकि समय-पर-हीट कम हो जाए।

दर्द बिंदु 2: चोटी सोल्डर को अवशोषित नहीं करती है

सामान्य कारणों में ऑक्सीकृत चोटी, अपर्याप्त प्रवाह, बहुत कम तापमान, या ऐसा जोड़ जो पूरी तरह से पिघला नहीं है शामिल हैं। यदि जोड़ वास्तव में नहीं है तरल, सोल्डर बुनाई में प्रवाहित नहीं होगा - यह बस वहीं बैठा रहता है, आपका मज़ाक उड़ाता है।

दर्द बिंदु 3: सोल्डर पैड पर धंस जाता है या फिर से जम जाता है

ऐसा अक्सर तब होता है जब चोटी गलत समय पर उठाई जाती है या चोटी अलग होने से पहले ही इस्त्री हटा दी जाती है। सोल्डर जम जाता है और ब्रैड को पैड से "चिपकाएं", पैड लिफ्ट को आमंत्रित करता है। समय मायने रखता है: जब सोल्डर अभी भी पिघला हुआ हो तो चोटी को जोड़ से अलग कर लें।

दर्द बिंदु 4: गर्मी के प्रति संवेदनशील घटक तनावग्रस्त हो जाते हैं

कनेक्टर्स, प्लास्टिक हाउसिंग और आस-पास के आईसी को लंबे समय तक गर्मी पसंद नहीं है। यदि आपकी विधि के लिए लंबे संपर्क समय की आवश्यकता है, तो आप हार्ड मोड पर खेल रहे हैं। समाधान एक तेज़, नियंत्रित प्रक्रिया है - और कभी-कभी ब्रैड को अन्य उपकरणों (जैसे सोल्डर सक्शन या कम पिघले हुए मिश्र धातु) के साथ संयोजित किया जाता है। विशिष्ट जोड़.

कार्य के लिए सही चोटी का चयन करना

चोटी ख़रीदना अनुमान लगाने जैसा नहीं लगना चाहिए। तीन व्यावहारिक कारकों से प्रारंभ करें: चौड़ाई, प्रवाह व्यवहार और बुनाई की स्थिरता। जब ये आपके काम के साथ संरेखित हो जाते हैं,सोल्डर विक ब्रैड वायरबोर्डों पर त्वरित, पूर्वानुमानित और सौम्य हो जाता है।

• चौड़ाई:ब्रैड की चौड़ाई को पैड/संयुक्त आकार से मिलाएं। बहुत संकीर्ण तुरंत संतृप्त हो जाता है; बहुत अधिक चौड़ा होने से गर्मी चोरी हो जाती है और पिघलने की गति धीमी हो जाती है।
• फ्लक्स गतिविधि:प्रभावी फ्लक्स वाली चोटी तेजी से गीली हो जाती है। जिद्दी पुराने जोड़ों के लिए, बाहरी फ्लक्स का स्पर्श जोड़ने से मदद मिलती है।
• बुनाई की स्थिरता:यहां तक ​​कि चोटी का घनत्व भी केशिका क्रिया में सुधार करता है। अनियमित बुनाई असमान अवशोषण और "छोड़ने" का कारण बनती है।
• स्वच्छ तांबा:ऑक्सीकृत तांबा अच्छी तरह से नहीं जलेगा। भंडारण और पैकेजिंग लोगों द्वारा स्वीकार किए जाने से कहीं अधिक महत्वपूर्ण है।

यदि आप उत्पादन या सेवा कार्य के लिए सोर्सिंग कर रहे हैं, तो प्रदर्शन जितना ही निरंतरता मायने रखती है। कई टीमें तकनीशियनों के लिए एक स्थिर आपूर्तिकर्ता चुनती हैं लगातार यह नहीं सीख रहे हैं कि चोटी कैसे व्यवहार करती है। यहीं पर अनुभवी निर्माता जैसेडोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेडअक्सर पुनरावृत्ति, पैकेजिंग नियंत्रण और लॉट-टू-लॉट स्थिरता के लिए मूल्यांकन किया जाता है।

एक साफ़, दोहराने योग्य डीसोल्डरिंग वर्कफ़्लो

यहां एक विधि दी गई है जो बोर्ड तनाव को कम करती है और परिणामों में सुधार करती है। इसे एक नियमित प्रदर्शन की तरह मानें, न कि फ्रीस्टाइल प्रदर्शन की तरह। आप सबसे बड़ा सुधार इसमें देखेंगे कि सोल्डर कितनी तेजी से चोटी में जाता है।

1. जोड़ तैयार करें:पुराने जोड़ों पर थोड़ी मात्रा में ताज़ा सोल्डर डालें। यह गलत लगता है, लेकिन यह गर्मी हस्तांतरण में मदद करता है और कम करता है "आधे पिघले" सोल्डर की संभावना जो बाती बनाने से इंकार कर देती है।
2. फ़्लक्स जोड़ें (हाँ, भले ही चोटी फ़्लक्स हो):पैड या ब्रैड टिप पर बाहरी प्रवाह की एक छोटी मात्रा प्रदर्शन को बदल सकती है, विशेष रूप से पुराने बोर्डों पर.
3. चोटी रखें, फिर आयरन करें:पहले ब्रैड को सोल्डर पर सेट करें, फिर आयरन को ब्रैड के ऊपर रखें। इससे चोटी गर्म हो जाती है और एक साथ जुड़ना और केशिका प्रवाह को प्रोत्साहित करना।
4. हल्के दबाव का प्रयोग करें:आप संपर्क का मार्गदर्शन कर रहे हैं, पीसीबी को सैंड नहीं कर रहे हैं। गर्मी को काम करने दो.
5. प्रवाह देखें:आपको सोल्डर को चोटी में जाते हुए देखना चाहिए। एक बार जब अनुभाग संतृप्त हो जाए, तो एक नए क्षेत्र पर जाएँ।
6. सही ढंग से उठाएं:चोटी और आयरन को एक साथ उठाएं, फिर ज़रूरत पड़ने पर पिघलते समय अलग कर लें। ठंडी चोटी को पैड से न निकालें।
7. साफ़ समाप्त करें:यदि फ्लक्स अवशेष आपकी असेंबली के लिए मायने रखता है, तो क्षेत्र को उचित विलायक और एक लिंट-मुक्त स्वाब से साफ करें।

जब सही किया जाए,सोल्डर विक ब्रैड वायर"शायद" जैसा महसूस नहीं होता। यह एक नियंत्रित स्थानांतरण जैसा लगता है: सोल्डर वहां जाता है जहां आप उसे ले जाना चाहते हैं, और पैड शांत रहता है।

चौड़ाई, ताप और उपयोग के मामलों के लिए चयन तालिका

जिद्दी सोल्डर के लिए समस्या निवारण तालिका

एसएमडी, कनेक्टर्स और मल्टी-लेयर बोर्ड के लिए उन्नत युक्तियाँ

कुछ जोड़ दूसरों की तुलना में अधिक मजबूती से लड़ते हैं। मल्टी-लेयर बोर्ड गर्मी को जल्दी कम कर देते हैं; बड़े ज़मीनी विमान विशाल ऊष्मा स्पंज की तरह कार्य करते हैं। यह तरकीब क्रूर बल वाली नहीं है - यह थर्मल ट्रांसफर में सुधार करती है ताकि आप तेजी से अंदर और बाहर आ सकें।

• जमीनी विमानों के लिए:बड़ी नोक और मध्यम/चौड़ी चोटी का प्रयोग करें। फ्लक्स जोड़ें. यदि आपकी प्रक्रिया अनुमति देती है तो बोर्ड को पहले से गर्म करने पर विचार करें।
• फाइन-पिच पिन के लिए:संकीर्ण चोटी, हल्के संपर्क और बार-बार चोटी बदलने का उपयोग करें। संतृप्त ब्रैड सोल्डर को पिंस के आर-पार खींचती है।
• कनेक्टर्स के लिए:चरणों में पिन-दर-पिन कार्य करें। सीसा मुक्त करने के लिए पर्याप्त सोल्डर साफ़ करें, फिर ज़्यादा गरम करने के बजाय पुनर्मूल्यांकन करें।
• बार-बार पुनः कार्य के लिए:पासों के बीच अवशेषों को साफ करें। पुराने प्रवाह और ऑक्सीकरण का निर्माण होता है और धीमी गति से विकिंग होती है।

यदि आपकी टीम बार-बार पुन: कार्य करती है, तो लगातार ब्रैड प्रदर्शन से समय की बचत होती है और स्क्रैप कम हो जाता है। इसीलिए कई खरीदार मूल्यांकन करते हैंसोल्डर विक ब्रैड वायरन केवल "क्या यह काम करता है" पर, बल्कि "क्या यह हर बार उसी तरह काम करता है" पर भी।

देखभाल, भंडारण, और सफाई के बाद

जब तांबे का ऑक्सीकरण होता है या फ्लक्स सूख जाता है तो ब्रैड का प्रदर्शन गिर जाता है। ब्रैड को एक उपभोग्य वस्तु की तरह समझें जो साफ भंडारण योग्य हो।

• दुकान सील:ऑक्सीकरण को कम करने के लिए उपयोग में न होने पर इसकी पैकेजिंग में चोटी रखें।
• नए अनुभागों का उपयोग करें:एक बार संतृप्त हो जाने पर, काटें या आगे बढ़ें। भरी हुई चोटी का पुन: उपयोग करने से बाती धीमी हो जाती है और गर्मी का जोखिम बढ़ जाता है।
• पुनः कार्य के बाद साफ़ करें:यदि अवशेष चिंता का विषय है, तो पैड क्षेत्र को साफ करें और पुनः सोल्डरिंग से पहले निरीक्षण करें।
• परिणाम का निरीक्षण करें:ठीक से साफ किया गया पैड एकसमान दिखना चाहिए और दोबारा टिनिंग या कंपोनेंट प्लेसमेंट के लिए तैयार होना चाहिए।

खरीद टीमों के लिए, पैकेजिंग स्थिरता और लेबलिंग स्पष्टता की जांच करना भी उचित है, खासकर बहु-चौड़ाई वाली सूची के लिए। आपूर्तिकर्ताओं को पसंद हैडोंगगुआन क्वांडे इलेक्ट्रॉनिक्स कंपनी लिमिटेड अक्सर सभी बैचों में स्थिर विशिष्टताओं का समर्थन करने के लिए कहा जाता है इसलिए तकनीशियन पूर्वानुमानित हैंडलिंग पर भरोसा कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

क्या मैं सीसा रहित सोल्डर पर सोल्डर विक का उपयोग कर सकता हूँ?

हाँ। सीसा रहित सोल्डर को आमतौर पर थोड़े मजबूत थर्मल ट्रांसफर और अच्छी फ्लक्स गतिविधि की आवश्यकता होती है। उपयुक्त टिप का उपयोग करें, ठोस संपर्क सुनिश्चित करें, और विकिंग से पहले जोड़ के प्रवाह में मदद के लिए थोड़ी मात्रा में ताजा सोल्डर और फ्लक्स जोड़ने पर विचार करें।

ताज़ा सोल्डर जोड़ने से कभी-कभी हटाना आसान क्यों हो जाता है?

ताजा सोल्डर गर्मी हस्तांतरण में सुधार करता है और पुराने ऑक्सीकृत जोड़ को "पुनः सक्रिय" कर सकता है। एक बार जब जोड़ समान रूप से पिघल जाए, तो चोटी सोल्डर को खींच सकती है आंशिक रूप से पिघली हुई सामग्री से लड़ने के बजाय जल्दी से बुनाई में लग जाएँ।

मुझे अपनी डिफ़ॉल्ट के रूप में किस चोटी की चौड़ाई रखनी चाहिए?

मिश्रित मरम्मत कार्य के लिए मध्यम चौड़ाई एक अच्छा सामान्य प्रयोजन विकल्प है, लेकिन यदि आपका काम ज्यादातर ठीक-ठाक एसएमडी है, तो अपनी चोटी के रूप में एक संकीर्ण चोटी रखें। दैनिक चालक. यदि आप अक्सर कनेक्टर्स या थ्रू-होल पैड को संभालते हैं, तो तेज़ अवशोषण के लिए एक व्यापक विकल्प जोड़ें।

मैं पैड उठाने से कैसे रोकूँ?

रुकने का समय कम करें, हल्के दबाव का उपयोग करें, फ्लक्स जोड़ें और ऐसी चौड़ाई चुनें जो कुशलता से घूमती हो। आप जितनी अधिक देर तक गर्मी बनाए रखेंगे, जोखिम उतना अधिक होगा। ठंडी चोटी को कभी भी पैड से न छीलें-थोड़ी देर के लिए गर्म करें और इसके बजाय साफ-सुथरे तरीके से उठाएं।

यदि चोटी फ्लक्स हो तो क्या बाहरी फ्लक्स आवश्यक है?

हमेशा नहीं, लेकिन यह अक्सर पुराने बोर्डों, सीसा रहित जोड़ों और ऑक्सीकृत पैडों पर मदद करता है। एक छोटी सी मात्रा भी बाती बनाने की गति को काफी तेज कर सकती है ताप जोखिम को कम करें, जो पीसीबी की सुरक्षा करता है।

ब्रैड कभी-कभी सोल्डर को "खींचता" क्यों है और पुलों का कारण बनता है?

यह आमतौर पर तब होता है जब ब्रैड सेक्शन पहले से ही संतृप्त होता है या जब आप ऐसी चौड़ाई का उपयोग कर रहे होते हैं जो फाइन-पिच पिन के लिए बहुत बड़ी होती है। ताजी चोटी का प्रयोग करें, संकरी बनाएं और हल्के संपर्क के साथ नियंत्रित दिशा में आगे बढ़ें।

अगले कदम

यदि आप ऐसा डीसोल्डरिंग चाहते हैं जो साफ़, तेज़ और दोहराने योग्य लगे, तो सही हैसोल्डर विक ब्रैड वायरपसंद उतनी ही मायने रखती है जितनी तकनीक। चाहे आप एक मरम्मत बेंच के लिए कई चौड़ाई का स्टॉक कर रहे हों या उत्पादन के पुन: कार्य के लिए स्थिर आपूर्ति की सोर्सिंग कर रहे हों, लगातार ब्रैड व्यवहार रखें स्क्रैप को कम कर सकता है, बोर्डों की सुरक्षा कर सकता है और तकनीशियन का समय बचा सकता है।

क्या आप अपने अनुप्रयोगों के लिए ब्रैड की चौड़ाई के मिलान पर भरोसेमंद विकल्प और स्पष्ट मार्गदर्शन खोज रहे हैं?हमसे संपर्क करेंआपके उपयोग के मामले पर चर्चा करने के लिए, और हम आपके वर्कफ़्लो के लिए सबसे व्यावहारिक कॉन्फ़िगरेशन चुनने में आपकी सहायता करेंगे।
